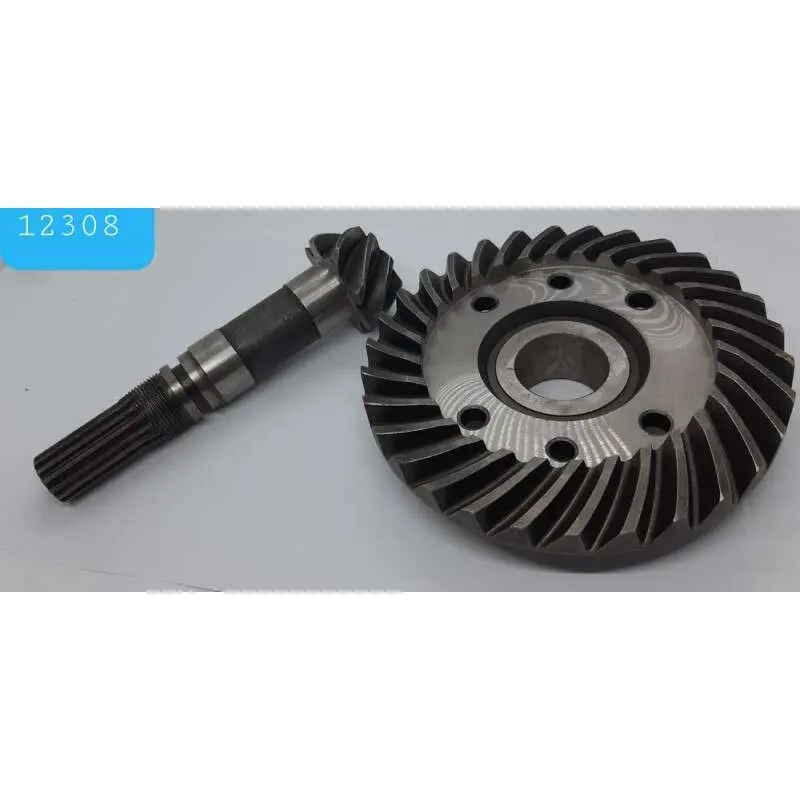

Головна пара переднього моста TD — ведуча та ведена конічні шестерні

Головна пара переднього моста TD

Комплект призначений для передавання крутного моменту всередині редуктора переднього моста мототрактора. До нього входять дві спряжені деталі: ведуча конічна шестерня, виготовлена разом із валом, і ведена конічна шестерня великого діаметра. Вони перебувають у постійному зачепленні, змінюють напрямок обертання та передають зусилля далі до деталей приводу передніх коліс. Така пара потрібна під час відновлення редуктора після зношення зубців, появи виразного шуму, ударів під навантаженням або пошкодження посадкових поверхонь.

Призначення та конструкція

Ведуча шестерня приймає обертання через шліцьову частину вала й передає його веденій шестерні. На веденій деталі передбачені центральна посадка та отвори для кріплення до спряженої частини редуктора. Спірально розташовані зубці обох шестерень утворюють спільну конічну передачу. Профіль зубців, взаємне положення деталей і регулювання зачеплення безпосередньо впливають на характер роботи переднього моста. Тому довільно підібрані шестерні не можна вважати повноцінною парою, навіть якщо їхні основні розміри здаються однаковими.

Що врахувати під час підбору

• Виконання переднього моста. Зіставте марку й модель мототрактора, модифікацію моста та конструкцію встановленого редуктора.
• Параметри зубчастого зачеплення. Порівняйте кількість зубців обох шестерень, їхній напрямок, профіль і форму конічної частини.
• Посадку ведучого вала. Значення мають загальна довжина, діаметри опорних ділянок, різьбовий кінець, кількість і розмір шліців.
• Розміри веденої шестерні. Перевірте зовнішній і внутрішній діаметри, посадку під опору, кількість кріпильних отворів та відстань між ними.
• Спряжені деталі. Перед складанням оцініть стан підшипників, кріплення, корпусу, посадкових місць та інших компонентів редуктора.

Підбирати головну пару лише за загальною назвою техніки недостатньо: у межах однієї серії мототракторів можуть застосовуватися різні версії переднього моста. Надійніше демонтувати старі шестерні та послідовно зіставити всі монтажні параметри. Особливу увагу приділяють співвідношенню зубців ведучої та веденої деталей. Воно визначає передатне відношення, тому встановлення пари з іншим поєднанням зубців здатне порушити узгодження приводу. Якщо демонтовані деталі зберегли форму, їх варто використати як зразок для перевірки довжини вала, шліців, схеми кріплення та посадкових діаметрів.

Заміна та встановлення

Конічні шестерні встановлюють разом, оскільки поверхні їхніх зубців взаємодіють по всій лінії контакту. Заміна лише однієї з двох зношених деталей може спричинити неправильну пляму контакту, підвищений шум і прискоржене пошкодження нової шестерні. Перед монтажем корпус редуктора очищають від металевих частинок і залишків забрудненого мастила, а підшипники та посадки перевіряють на люфт і пошкодження. Деталі з тріщинами, викришуванням зубців або помітним виробленням не слід залишати у зібраному механізмі.

Після встановлення потрібно відрегулювати взаємне положення шестерень, бічний зазор і попередній натяг опор відповідно до вимог конкретного переднього моста. Кріплення веденої шестерні затягують рівномірно, не допускаючи перекосу. До остаточного складання перевіряють вільне обертання, відсутність заклинювання та рівномірність контакту зубців. Для таких операцій потрібні точні вимірювальні інструменти й розуміння будови мостового редуктора, тому за відсутності досвіду монтаж доцільно доручити фахівцеві.

Головна пара TD підходить для планового відновлення або ремонту переднього моста за умови повного збігу геометрії та приєднувальних розмірів. Перед замовленням зіставте з новою парою обидві демонтовані шестерні, а не лише велику деталь: відповідність ведучого вала так само важлива, як діаметр і схема кріплення веденої шестерні.
