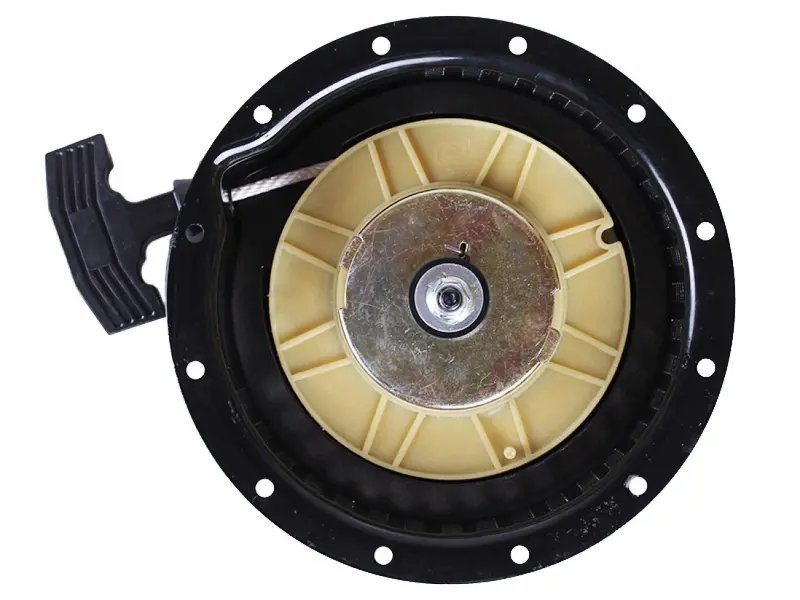

Ручний стартер у зборі для двигунів 178F/186F, Ø202 мм

Ручний стартер для двигунів 178F і 186F

Стартер у зборі призначений для ручного запуску двигунів 178F і 186F, які застосовуються на мотоблоках і генераторних установках. Зовнішній діаметр корпусу становить 202 мм, а зазначений діапазон потужності — 6/9 к. с. Деталь підходить для ремонту техніки, у якої штатний механізм перестав нормально прокручувати двигун, не повертає шнур або зривається під час спроби запуску.

Призначення та принцип роботи

Під час витягування рукоятки пусковий шнур обертає внутрішній барабан. Механізм зачеплення передає зусилля на двигун і допомагає провернути колінчастий вал перед запуском. Після відпускання рукоятки поворотна пружина повинна змотати шнур назад у корпус. Така схема дає змогу запускати мотор вручну без окремого зовнішнього приводу.

Справний механізм забезпечує послідовне розмотування та повернення шнура, а також надійне зачеплення під час робочого ривка. Заміна стартера у зборі актуальна в разі поломки поворотної пружини, пошкодження барабана або шківа, зношення зачепів, обриву шнура чи деформації корпусу. Характерними ознаками несправності є вільне витягування без прокручування двигуна, неповне повернення рукоятки, заклинювання, прослизання та повторні зриви зачеплення.

Що перевірити під час підбору

Позначення двигуна — основний, але не єдиний критерій сумісності. Перед установленням потрібно зіставити стартер зі знятою деталлю та посадковим місцем на техніці. Для цієї моделі заявлені двигуни 178F і 186F, проте в обладнання різних виробників можуть відрізнятися виконання кожуха, розташування кріплень і відповідна частина механізму запуску.

• Модель двигуна: позначення має відповідати 178F або 186F.
• Зовнішній діаметр: корпус стартера має розмір 202 мм; стару деталь потрібно вимірювати по зовнішньому краю.
• Кріплення: порівняйте кількість отворів, відстані між ними та їх розташування по колу.
• Посадковий бік: перевірте форму центральної зони, глибину корпусу та відсутність перешкод для рухомих деталей.
• Зачеплення: конфігурація внутрішнього механізму має відповідати частині, встановленій на двигуні.
• Розташування рукоятки: після монтажу напрямок виходу шнура повинен забезпечувати вільний хід без тертя об кожух і сусідні деталі.

Зазначення 6/9 к. с. допомагає визначити типорозмір, але не замінює перевірки геометрії. Якщо старий корпус деформований і його складно точно виміряти, орієнтуйтеся на посадкове місце двигуна: зовнішній діаметр, схему кріпильних точок, висоту встановлення та розташування механізму зачеплення. Стартер діаметром 170 мм є іншим виконанням, тому його не слід вибирати замість версії Ø202 мм лише через збіг позначень двигуна.

Установлення та перевірка після заміни

Перед монтажем приберіть уламки й забруднення з посадкової зони, огляньте відповідну частину запуску та переконайтеся, що вона не має пошкоджень, здатних спричинити повторне заклинювання. Корпус установлюють без перекосу, суміщаючи передбачені кріпильні отвори. Кріплення затягують рівномірно: деформація корпусу може заважати вільному обертанню барабана та правильному поверненню шнура.

Після встановлення спочатку повільно витягніть рукоятку на невелику довжину. Шнур повинен виходити без заїдань, механізм — входити в зачеплення, а поворотна пружина — повністю втягувати його всередину. Не варто різко відпускати витягнуту рукоятку: її повертають до корпусу контрольованим рухом. Якщо зачеплення відсутнє, шнур рухається під кутом або барабан не повертається, запуск припиняють і повторно перевіряють посадку, кріплення та відповідність частин механізму.

Ця деталь зручна для комплексного ремонту ручного пуску, коли відновлення окремих внутрішніх деталей недоцільне. Точне зіставлення двигуна 178F/186F, діаметра 202 мм і монтажної геометрії дає змогу підібрати стартер без ризику сплутати його із зовні подібним виконанням іншого розміру.
