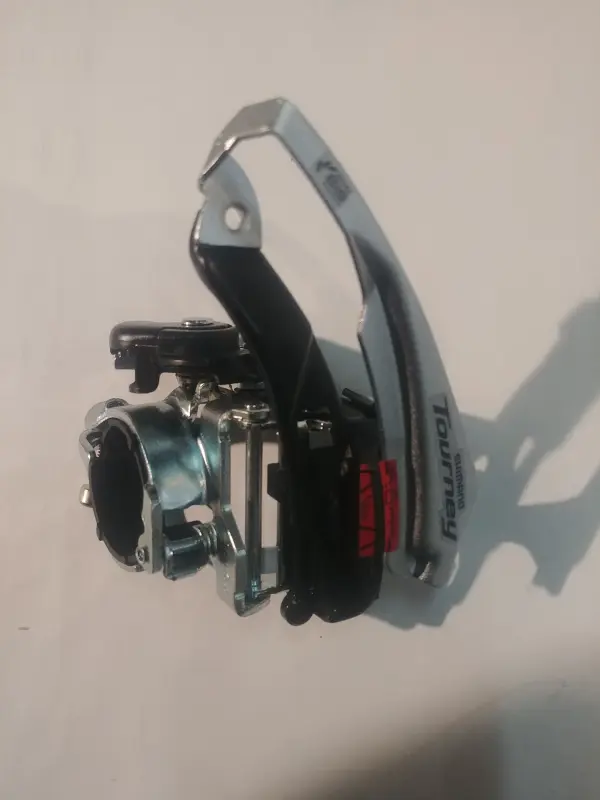

Передній перемикач Shimano Tourney FD-TX50, 3×6/7 швидкостей

Передній перемикач Shimano Tourney FD-TX50

Shimano Tourney FD-TX50 призначений для велосипедної трансмісії з трьома передніми зірками та шістьма або сімома задніми передачами. Перемикач переводить ланцюг між зірками системи шатунів, допомагаючи вибрати потрібне передатне співвідношення для розгону, руху рівною дорогою чи підйому. Модель підходить для заміни зношеного перемикача в сумісній трансмісії, а також для ремонту велосипеда, на якому встановлено компонент родини TX50 з аналогічною геометрією.

FD-TX50 має схему Top Swing і кріпиться хомутом до підсідельної труби рами. Конструкція розрахована на системи з великою зіркою 42 зуби, загальною ємністю 18 зубів і різницею між великою та середньою зірками 8 зубів. Робоча лінія ланцюга становить 47,5 або 50 мм. Сумісність із ланцюгами HG/UG для 6- та 7-швидкісних трансмісій дає змогу підібрати деталь як частину узгодженого комплекту із системою шатунів, ланцюгом, манеткою та заднім набором зірок.

Конструкція та сумісність

• Конфігурація трансмісії: три передні зірки та 6/7 задніх передач.
• Тип механізму: Top Swing — шарнірний механізм розташований над хомутом, а напрямна рухається разом із тягами перемикача.
• Підведення троса: Dual Pull допускає верхнє або нижнє прокладання троса залежно від будови рами.
• Кріплення: хомут стандарту 34,9 мм; встановлення на труби 31,8 і 28,6 мм виконується з відповідними перехідниками.
• Параметри системи: велика зірка 42T, ємність 18T, допустима різниця між великою та середньою зірками 8T.
• Лінія ланцюга: 47,5/50 мм.

Що перевірити перед вибором

Позначення TX50 охоплює варіанти FD-TX50-3 і FD-TX50-6. Вони розраховані на однакову кількість передач, розмір великої зірки та ємність, проте відрізняються відповідним кутом нижнього пера рами: 63–66° для версії «-3» і 66–69° для версії «-6». Тому під час підбору потрібно визначити повний індекс попереднього перемикача або виміряти геометрію рами. Також звіряють зовнішній діаметр підсідельної труби в місці кріплення, наявність потрібного перехідника, напрямок прокладання троса, лінію ланцюга та параметри передніх зірок.

Поняття універсального виконання стосується двох способів підведення троса та кількох діаметрів встановлення з перехідниками. Воно не означає сумісність із кожною рамою або системою шатунів. Якщо попередній перемикач розрахований на велику зірку іншого розміру, іншу ємність, іншу кількість передніх зірок чи невідповідний кут пера, усунути різницю лише регулюванням не вдасться.

Практичні переваги

• Підведення троса зверху або знизу дає змогу використовувати перемикач на рамах із різними схемами прокладання сорочки та троса.
• Хомутове кріплення для кількох діаметрів спрощує підбір для поширених підсідельних труб 28,6, 31,8 і 34,9 мм за наявності відповідного перехідника.
• Напрямна та деталі механізму виготовлені зі сталі, що відповідає призначенню компонента, який постійно працює під натягом троса та контактує з ланцюгом у поперечному напрямку.

Встановлення та налаштування

Під час монтажу нижній край напрямної розміщують на відстані 1–3 мм від зубців великої зірки, а її пласку зовнішню частину встановлюють безпосередньо над великою зіркою та паралельно до неї. Після фіксації хомута трос прокладають за схемою, що відповідає вибраному напрямку тяги, задають натяг і регулюють крайні положення обмежувальними гвинтами. Правильне налаштування має забезпечувати перехід ланцюга по всіх трьох зірках без скидання назовні або до рами та без постійного тертя об напрямну у штатних поєднаннях передач.

Заміна доцільна за деформації рамки, помітного люфту шарнірів, пошкодження кріплення троса, заїдання механізму або неможливості отримати стабільне перемикання після очищення й регулювання. Для точного результату перед установленням перевіряють стан троса, сорочки, ланцюга та передніх зірок: зношення сусідніх компонентів здатне погіршувати перемикання навіть зі справним новим FD-TX50.
