Комплект прокладок циліндра Карпати SHUK

Комплект прокладок циліндра Карпати SHUK

Комплект призначений для обслуговування циліндро-поршневої групи двотактного мопеда Карпати з двигуном об’ємом 50 см³. Прокладки встановлюються у з’єднаннях циліндра та головки, розділяють спряжені деталі й допомагають зберегти герметичність після складання. Такий набір потрібний під час ремонту верхньої частини двигуна, зняття циліндра, заміни пошкоджених ущільнень або усунення ознак негерметичного стику.

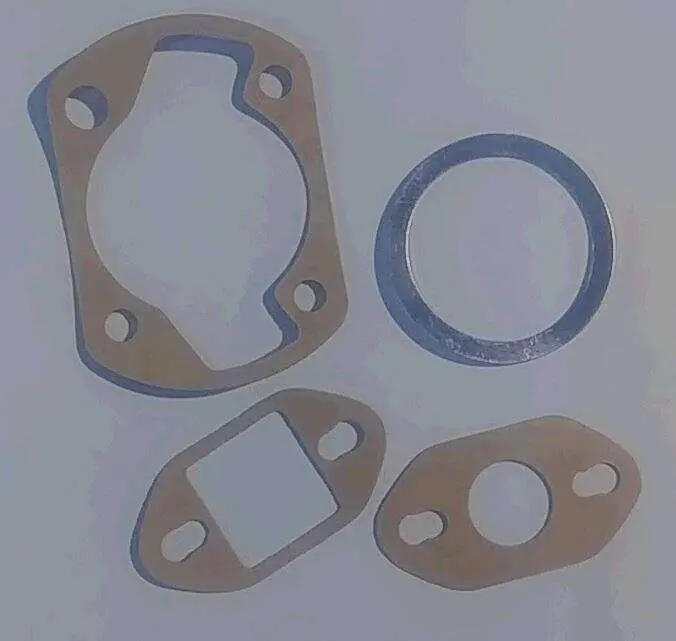

До комплекту входять чотири прокладки різної форми. Серед них є велика фігурна деталь із чотирма кріпильними отворами, кільцева прокладка та дві невеликі фігурні деталі з отворами під кріплення. Різні контури розраховані на відповідні місця встановлення, тому перед монтажем кожну прокладку потрібно зіставити з посадковою площиною та каналами конкретного двигуна.

Справне ущільнення стиків перешкоджає підсмоктуванню повітря, виходу газів і витіканню паливної суміші через з’єднання циліндра. Пошкоджена, зім’ята або пересохла прокладка може супроводжуватися вологими слідами на стику, зниженням компресії та нестабільною роботою двигуна. Під час розбирання циліндро-поршневої групи стан усіх спряжень зручно оцінювати одночасно, щоб не складати двигун із уже деформованою деталлю.

Що перевірити під час вибору

Назва моделі техніки — лише перший критерій. На мопеді могли замінити двигун, циліндр, головку або інші деталі, тому остаточний вибір виконують за геометрією встановленого з’єднання.

• Контур: зовнішня форма нової прокладки має відповідати посадковій площині та не виступати в канали.
• Кріпильні отвори: перевірте їх кількість, розташування та відстань між ними за знятими деталями двигуна.
• Центральні й бічні вирізи: вони не повинні перекривати циліндр, вікна чи проходи спряжених деталей.
• Товщина: порівняйте її з вимогами встановленої конфігурації двигуна, адже цей параметр не можна вибирати лише за зовнішньою подібністю.
• Обсяг ремонту: заздалегідь визначте, чи потрібні всі чотири позиції набору, чи обслуговується тільки одне з’єднання.

Підготовка та встановлення

Перед складанням повністю видаляють залишки попередніх прокладок і забруднення з обох посадкових площин. Працювати слід обережно, не залишаючи подряпин і задирок. Поверхні оглядають на пошкодження та нерівності: нова прокладка не усуває дефекти деталей і не компенсує неправильну посадку циліндра чи головки.

Кожну деталь укладають без складок, зміщення та натягу. Усі отвори й вирізи мають залишатися відкритими, а кріплення — проходити вільно. Послідовність і момент затягування вибирають за настановою для встановленого двигуна. Якщо ремонтна документація передбачає додатковий склад для конкретного з’єднання, застосовують лише зазначений тип і кількість; випадковий надлишок засобу може потрапити до каналів.

Після першого запуску перевіряють стики на сліди прориву газів і підтікання, а також оцінюють стабільність роботи двигуна. Повторна поява забрудненого або вологого сліду потребує перевірки площин, кріплення та правильності укладання, а не простого посилення затягування.

Коли комплект особливо доречний

Набір зручно використовувати під час планового перебирання циліндро-поршневої групи, після зняття циліндра чи головки та при відновленні двигуна з невідомою історією обслуговування. Чотири прокладки дають змогу підготувати кілька пов’язаних із цією зоною з’єднань у межах одного ремонту. Перед установленням обов’язково порівняйте комплект зі знятими деталями: відповідність моделі мопеда, форми, отворів і прохідних перерізів створює надійнішу основу для правильного складання.
