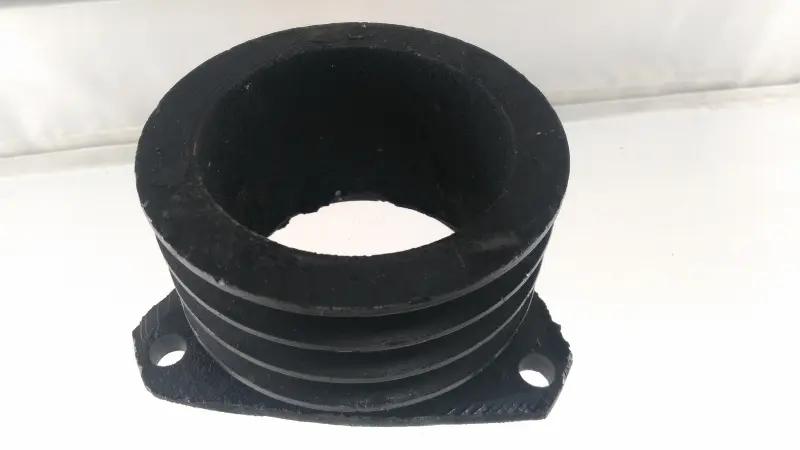

Ведучий трьохструмковий шків ременя 190N/195N, 12/15 Hp, Ø140 мм TD

Ведучий трьохструмковий шків для мотоблока 190N/195N

Шків TD призначений для пасового приводу мотоблоків із позначеннями двигуна 190N та 195N, що належать до класу 12/15 Hp. Деталь установлюється на ведучому боці приводу, приймає обертання від двигуна та передає його пасам. Конструкція має три струмки, а заявлений діаметр шківа становить 140 мм. Ці параметри потрібно враховувати разом: шківи з іншою кількістю канавок або іншим діаметром не є прямою заміною.

Призначення деталі в пасовому приводі

Кожен струмок спрямовує пас і утримує його в заданій площині під час обертання. Справний шків допомагає пасам рухатися рівномірно, без зміщення до краю канавок і постійного прослизання. Передане обертання далі використовує трансмісія або під’єднаний механізм мотоблока — конкретна схема залежить від виконання техніки.

Стан шківа безпосередньо пов’язаний із роботою пасів. Зношені канавки гірше утримують їхній профіль, деформована деталь створює биття, а пошкоджене посадкове місце не дає надійно закріпити шків. У таких випадках натяг пасів може здаватися правильним, однак привод продовжує працювати з ривками, шумом або прослизанням. Заміна також потрібна за наявності тріщин, відколів, помітної деформації та пошкодження ділянок кріплення.

Що перевірити під час підбору

• Позначення двигуна: товар заявлений для варіантів 190N та 195N.
• Клас техніки: у назві вказана відповідність 12/15 Hp.
• Кількість струмків: конструкція має три канавки для пасів.
• Діаметр: номінальне значення для цієї позиції — 140 мм.
• Посадка: розміри центрального отвору, спосіб фіксації та положення шківа відносно сусідніх деталей слід зіставити зі знятою деталлю.
• Паси: їхній профіль, ширина, кількість і взаємне розташування мають відповідати канавкам та схемі конкретного мотоблока.

Позначення 190N або 195N самі по собі не замінюють перевірку геометрії. У техніки однієї серії трапляються різні виконання приводу, тому перед замовленням порівнюють діаметр, кількість струмків, посадкові розміри, тип кріплення та виліт шківа. Особливо уважно слід перевіряти деталь, якщо двигун, зчеплення або пасову передачу раніше переробляли.

Установлення та перевірка після заміни

Перед монтажем очищують посадкову поверхню й оглядають спряжені деталі. Шків має встановлюватися без перекосу та займати те саме положення, що й попередня деталь. Його канавки виставляють в одній площині з відповідними шківами: бічне зміщення змушує пас тертися об край струмка та прискорює зношування. Кріплення затягують способом і із зусиллям, передбаченими для конкретної моделі мотоблока; удари по шківу під час установлення неприпустимі.

Одночасно перевіряють паси. Тріщини, розшарування, затверділі бічні поверхні, сліди перегрівання або помітна різниця довжини є підставою для їх обслуговування чи заміни. Установлення зношених пасів на справний шків не усуває прослизання та може швидко погіршити стан канавок.

Після складання привод спочатку прокручують вручну за зупиненого двигуна, контролюючи вільний рух, відсутність зачіпання та помітного биття. Потім виконують коротку перевірку без високого навантаження й повторно оцінюють положення пасів. Така послідовність допомагає вчасно виявити перекіс, неправильний натяг або невідповідність посадки до повноцінної експлуатації мотоблока.
