Шків ручного стартера 188F 13 к. с. TD

Шків ручного стартера для двигуна 188F

Шків призначений для ремонту ручного стартера двигуна 188F потужністю 13 к. с., який застосовується на мотоблоках. Деталь розташована всередині корпусу пускового механізму та бере участь у роботі стартового шнура, поворотної пружини й храпових зачепів. Під час витягування руків’я шнур обертає шків, після чого механізм стартера передає обертання двигуну. Коли руків’я відпускають, поворотна пружина допомагає змотати шнур назад.

Такий шків потрібний для локального ремонту стартера, коли корпус та інші справні компоненти можна зберегти. Заміна актуальна за наявності тріщин, деформації, пошкодження канавки для шнура, зношення центральної посадкової частини або місць взаємодії з храповими деталями. Несправність може проявлятися неповним поверненням шнура, ривками під час витягування, заклинюванням, прослизанням або холостим ходом руків’я. Перед ремонтом варто розібрати стартер і перевірити не лише шків, а й стан шнура, поворотної пружини, храповиків, їхніх пружин і центрального кріплення.

Конструкція та призначення

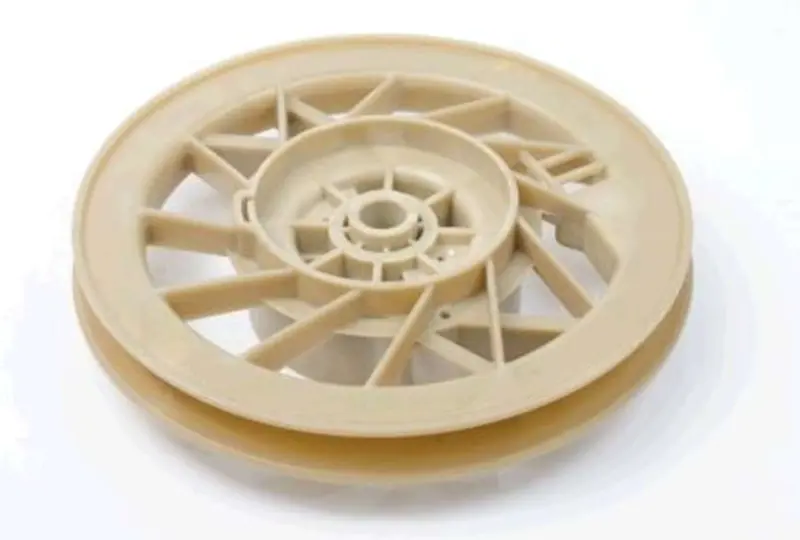

Деталь має форму круглої котушки із зовнішньою канавкою для укладання стартового шнура. Центральна частина слугує для встановлення шківа в корпусі стартера, а внутрішні ребра підтримують форму деталі. У конструкції передбачені ділянки для спільної роботи з деталями храпового механізму. Шків належить саме до внутрішніх компонентів ручного стартера та не є стартером у зборі або зовнішньою чашкою, встановленою на маховику двигуна.

• Тип деталі: шків ручного поворотного стартера.
• Призначення: укладання та переміщення стартового шнура всередині пускового механізму.
• Застосування: двигун 188F номінальною потужністю 13 к. с.
• Каталожний контекст: ремонт системи ручного запуску мотоблока.
• Виконання: кругла котушка із зовнішньою канавкою, центральним посадковим отвором і внутрішніми ребрами.

Як правильно підібрати шків

Основний орієнтир під час вибору — позначення двигуна 188F і потужність 13 к. с. Проте однакове позначення мотора не скасовує перевірки самого стартера: різні виконання техніки можуть відрізнятися корпусом та окремими деталями пускового механізму. До встановлення зіставте новий шків зі знятим за загальним діаметром, шириною і профілем канавки, формою центральної посадки, розташуванням ребер, місцями встановлення храповиків та способом з’єднання з поворотною пружиною. Усі точки мають збігатися без підрізання, розсвердлювання та примусової посадки.

Не слід добирати цю деталь лише за зовнішньою подібністю до шківів для інших серій двигунів. Особливо важливо розрізняти внутрішню котушку ручного стартера та металеву пускову чашку на маховику: це різні компоненти з різними функціями й місцем установлення. Якщо старий шків зруйнований, перед замовленням корисно очистити корпус і зібрати збережені фрагменти — за ними простіше перевірити профіль, посадку та точки контакту із сусідніми деталями.

Установлення та перевірка після ремонту

Для заміни стартер знімають із двигуна та розбирають на чистій робочій поверхні. Поворотна пружина перебуває під навантаженням, тому корпус відкривають обережно, контролюючи її положення. Під час складання шнур укладають у зовнішню канавку без перекручування та затискання, а храпові деталі встановлюють у штатні місця. Центральне кріплення має утримувати шків без надмірного люфту, але не перешкоджати його вільному обертанню.

Після складання кілька разів плавно витягніть шнур на неповну довжину та переконайтеся, що він рівномірно виходить, повністю повертається і не чіпляється за корпус. Храповики мають виходити під час обертання шківа та повертатися після відпускання руків’я. Лише після такої перевірки стартер установлюють на двигун. Правильно підібраний шків дає змогу відновити роботу ручного запуску без заміни всього механізму, якщо інші його деталі залишилися справними.
