Пружина ручного стартера TD для 177F/188F (9/13 к.с.)

Пружина ручного стартера TD для двигунів 177F/188F

Пружина призначена для ремонту ручного зворотного стартера бензинових двигунів серій 177F і 188F, які встановлюють на мотоблоки та іншу техніку відповідного класу. У товарному позначенні для моделі 177F вказано потужність 9 к.с., для 188F — 13 к.с. Деталь розміщується всередині пускового механізму та взаємодіє з котушкою, на яку намотаний стартерний шнур.

Коли користувач витягує рукоятку, котушка обертається, а пружина закручується й накопичує зусилля. Після відпускання рукоятки вона повертає котушку у зворотному напрямку та втягує шнур у корпус. Справна пружина забезпечує повернення котушки після запуску й готує ручний стартер до наступного ривка. Її замінюють, якщо шнур більше не втягується, повертається лише частково, котушка втратила зворотне зусилля або під час розбирання виявлено деформовану чи обірвану пружину.

Конструкція та призначення

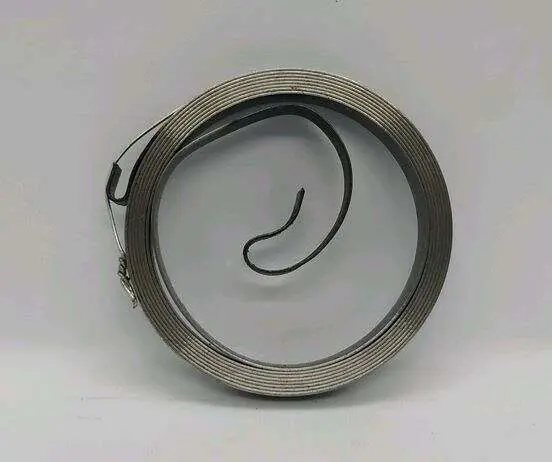

Деталь має форму плоскої стрічки, згорнутої в компактну спіраль. На її кінцях передбачені загини для з’єднання з деталями стартера. Така будова дає змогу розмістити пружину в порожнині зворотного механізму та забезпечити її спільну роботу з котушкою шнура. Це окрема ремонтна деталь, а не стартер у зборі: корпус, котушка, рукоятка, шнур, храповий механізм і кріплення не заявлені як складові цієї позиції.

Заміна лише пружини доцільна тоді, коли інші частини стартера не пошкоджені та придатні для подальшої роботи. Перед складанням потрібно оглянути котушку, її посадкове місце, точки фіксації обох кінців пружини, шнур та елементи зачеплення. Тріщини корпусу, деформована котушка, зношені зачепи чи обірваний шнур потребують окремого ремонту: встановлення нової пружини не усуне несправності інших деталей механізму.

Як підібрати потрібну пружину

• Серія двигуна: позиція розрахована на позначення 177F і 188F. Потужність 9 або 13 к.с. є додатковим орієнтиром, але не замінює перевірку моделі двигуна.
• Спосіб запуску: деталь призначена саме для ручного зворотного стартера зі шнуром і котушкою. До електростартера вона не належить.
• Виконання механізму: перед замовленням порівняйте форму спіралі, ширину витків, напрямок навивання та конфігурацію обох загнутих кінців зі знятою пружиною.
• Фіксація в котушці: перевірте місця кріплення внутрішнього й зовнішнього кінців. У стартерів споріднених серій спосіб фіксації може відрізнятися.
• Стан суміжних деталей: котушка має вільно обертатися, а посадкові точки — зберігати форму та надійно утримувати кінці пружини.

Рекомендації зі встановлення

Перед розбиранням зніміть ручний стартер із двигуна та унеможливте випадкове обертання його деталей. Пружина працює з попереднім натягом, тому корпус потрібно відкривати обережно, утримуючи котушку і спіраль від неконтрольованого розпрямлення. Під час монтажу обидва кінці встановлюють у передбачені точки фіксації, а потім перевіряють обертання котушки та повернення шнура без ривків, заклинювання й перекосу.

Натяг має забезпечувати повне втягування шнура, проте котушка не повинна доходити до жорсткого упору раніше, ніж рукоятка завершить свій хід. Після складання кілька разів плавно витягніть і відпустіть шнур, контролюючи рівномірність повернення. Монтувати стартер на двигун варто лише після перевірки механізму. Це допоможе своєчасно виявити неправильне укладання шнура, перекіс котушки або перешкоду її обертанню та не створювати зайвого навантаження на нову пружину.
