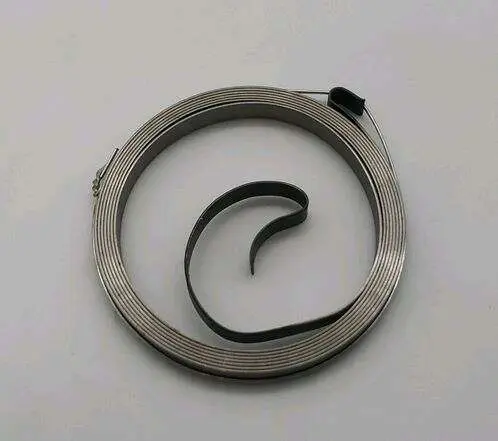

Пружина ручного стартера 168F/170F 6,5/7 к.с. TD

Пружина ручного стартера TD для двигунів 168F/170F

Пружина призначена для ремонту поворотного механізму ручного стартера бензинових двигунів 168F і 170F потужністю 6,5 та 7 к.с. Такі двигуни встановлюють на мотоблоки, культиватори, генератори, мотопомпи й іншу техніку з ручним шнуровим запуском. Деталь потрібна, коли після витягування руків’я шнур перестає самостійно повертатися в корпус, втягується не повністю або барабан стартера втрачає необхідне поворотне зусилля.

Усередині стартера пружина взаємодіє з барабаном, на який намотаний пусковий шнур. Під час витягування руків’я спіраль натягується, а після відпускання повертає барабан у початкове положення та намотує шнур назад. Справна робота цього механізму готує стартер до наступного запуску без ручного укладання шнура. Пружина має форму щільно згорнутої плоскої спіралі із загнутим внутрішнім кінцем для фіксації в механізмі.

Коли потрібна заміна

Стан пружини варто перевірити, якщо руків’я залишається витягнутим, шнур повертається надто повільно або всередині корпусу немає звичного опору під час прокручування барабана. Подібні ознаки також можуть виникати через неправильне укладання шнура, забруднення механізму, пошкодження барабана або вихід пружини із зачеплення. Тому перед ремонтом стартер розбирають та оглядають повністю. Якщо спіраль зламана, деформована чи більше не утримується передбаченими точками кріплення, встановлюють нову деталь.

Що перевірити під час вибору

• Модель двигуна. Пружина розрахована на використання в ручних стартерах двигунів 168F і 170F, що належать до класу 6,5/7 к.с.
• Виконання стартера. На двигунах однієї серії можуть використовуватися різні корпуси, барабани та способи фіксації. Перед замовленням потрібно зіставити конструкцію встановленого стартера зі старою пружиною.
• Геометрію деталі. Порівняйте напрямок навивання, форму внутрішнього й зовнішнього кінців, ширину стрічки, діаметр згорнутої спіралі та посадковий простір у барабані.
• Причину несправності. Якщо пошкоджені шнур, барабан, храповик або корпус, однієї пружини може бути недостатньо для повноцінного відновлення механізму.

Встановлення та перевірка роботи

Ремонт виконують після зняття ручного стартера з двигуна. Пружину розміщують у передбаченому посадковому місці, надійно заводять її кінці в точки зачеплення та збирають барабан відповідно до конструкції конкретного стартера. Потім механізму задають натяг, достатній для повного повернення шнура без надмірного зусилля. До встановлення корпусу на двигун слід кілька разів плавно витягнути руків’я та переконатися, що барабан обертається без заїдань, а шнур повністю й рівномірно намотується назад.

Під час розбирання корисно зберегти розташування деталей і напрямок намотування шнура: це спрощує правильне складання. Якщо стара спіраль розпрямилася або випала з корпусу, орієнтуватися лише на її поточну форму не варто — важливіше зіставити місця зачеплення та конструкцію барабана. Робота з попередньо натягуваною пружиною потребує акуратності; за відсутності досвіду стартер доцільно передати майстру з ремонту малої бензотехніки.

Ця пружина підходить для локального ремонту стартера, коли корпус та інші деталі механізму залишаються придатними до використання. Перед вибором перевірте позначення двигуна 168F або 170F і порівняйте зняту деталь за формою, напрямком навивання та точками фіксації. Такий підхід допомагає уникнути невідповідності між зовні подібними варіантами ручних стартерів.
