Кульова опора ATV 150/250 верхня VV

Верхня кульова опора ATV 150/250 VV

Деталь призначена для ремонту підвіски квадроциклів класу ATV 150/250 та встановлюється у верхньому положенні. Кульова опора з’єднує важіль підвіски з поворотною частиною ходової системи: рухомий шарнір дає колесу змогу переміщуватися разом із підвіскою та одночасно брати участь у зміні напрямку руху. Справне з’єднання потрібне для вільної роботи сполучених деталей без зайвого люфту та заклинювання.

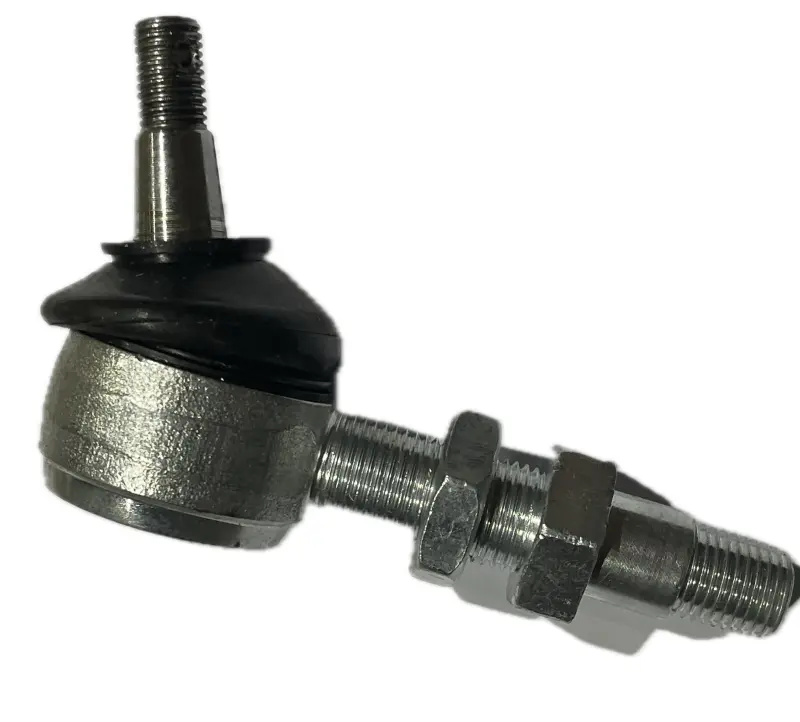

Конструкція включає металевий корпус, шарнірний палець із різьбовим кінцем, бічну різьбову частину для кріплення, дві гайки та захисний пильовик. Пильовик закриває ділянку рухомого з’єднання від прямого потрапляння дорожнього бруду й вологи. Різьбові ділянки забезпечують фіксацію опори у передбачених точках підвіски. Позначення VV стосується варіанта цієї деталі та враховується під час підбору разом із розташуванням і фактичними посадковими параметрами.

Що перевірити перед вибором

• Місце встановлення. Ця опора є верхньою. Нижня деталь, навіть якщо вона зазначена для того самого класу ATV, може відрізнятися корпусом, різьбою та способом монтажу.
• Виконання з’єднань. Порівняйте з демонтованою опорою форму корпусу, розташування пальця й бічного кріплення, кількість гайок, довжину різьбових частин і напрямок їх установлення.
• Посадкові параметри. До замовлення потрібно виміряти діаметри та крок обох різьб, розміри конусної частини пальця й доступний простір навколо корпусу. Для ATV 150/250 трапляються кілька зовні подібних варіантів.
• Положення пальця. Його діаметр, конус і довжина мають відповідати посадковому місцю. Невідповідну деталь не можна припасовувати сточуванням, розсвердлюванням або примусовим затягуванням.
• Модифікація квадроцикла. Позначення ATV 150/250 задає загальний клас застосування, але не підтверджує встановлення на кожну машину з таким числовим індексом. Враховуйте будову конкретної підвіски.

Коли потрібна заміна

Перевірити кульову опору варто за наявності помітного люфту в з’єднанні, стукоту з боку підвіски, пошкодження або зміщення пильовика, ускладненого руху пальця чи слідів корозії в зоні шарніра. Подібні ознаки можуть виникати також через стан втулок, підшипників, кермових наконечників або кріплень, тому перед ремонтом потрібно визначити джерело люфту. Рішення про заміну приймають після огляду підвіски та порівняння стану правого й лівого боків.

Установлення та перевірка після ремонту

Монтаж виконують на надійно зафіксованому квадроциклі після розвантаження відповідної частини підвіски. Посадкові місця очищають і перевіряють на деформацію, пошкодження різьби та надмірне зношення. Опору встановлюють без ударного припасування, а різьбові з’єднання затягують у порядку та з моментом, передбаченими документацією конкретного ATV. Пильовик не повинен бути перекручений, затиснутий сусідніми деталями або пошкоджений інструментом.

Після складання перевірте вільний поворот і переміщення підвіски, відсутність контакту корпусу із сусідніми компонентами, надійність гайок і відсутність люфту. Якщо під час ремонту від’єднували деталі, що впливають на положення колеса, додатково контролюють геометрію передньої частини. Такий підхід допомагає правильно встановити верхню кульову опору VV та уникнути помилки під час вибору однієї зі схожих модифікацій ATV 150/250.
