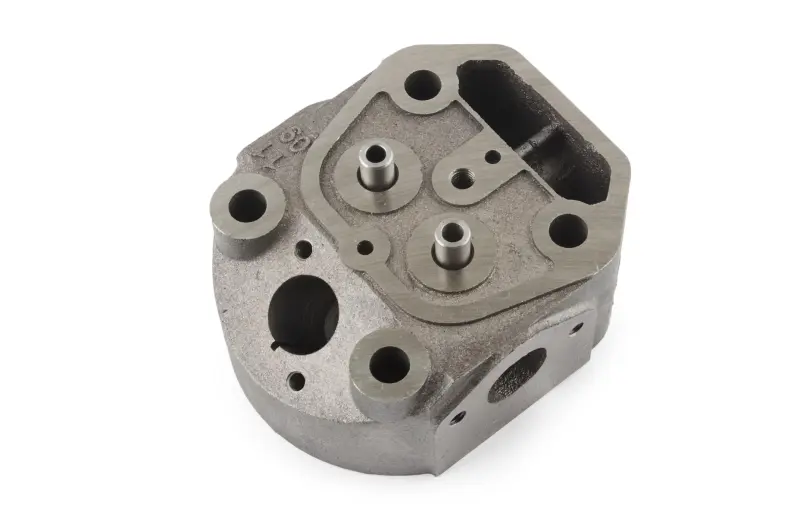

Головка циліндра 175N (7 к. с.), гола, під плоский поршень ST

Головка циліндра 175N під плоский поршень

Головка призначена для ремонту одноциліндрового двигуна 175N потужністю 7 к. с., який застосовують на мотоблоках. Вона встановлюється у верхній частині циліндра, закриває його та бере участь у формуванні камери згоряння. Передбачені в корпусі канали забезпечують газообмін, а посадкові зони слугують для розміщення деталей клапанного механізму. Від стану головки залежать герметичність з’єднання з циліндром, збереження компресії та правильна робота газорозподілу.

Ця модифікація розрахована на двигун із плоским поршнем. Форма поршня є суттєвим критерієм добору: у сімействі 175N використовуються поршневі комплекти різної конфігурації, тому головку вибирають не лише за позначенням двигуна. Невідповідність форми камери згоряння встановленому поршню може змінити передбачені зазори та режим роботи двигуна.

Голе виконання

Товар являє собою корпус головки без зібраного клапанного механізму. Такий варіант застосовують під час ремонту, коли частину справних суміжних деталей можна перенести зі старої головки або підібрати окремо для конкретної версії мотора. Перед складанням потрібно заздалегідь визначити, які клапани, пружини, кріпильні та інші суміжні компоненти будуть використані. Їхні розміри й стан мають відповідати посадковим місцям нової головки.

Корпус має оброблену площину прилягання, отвори для кріплення, клапанні посадкові зони та внутрішні канали. Голе виконання дає змогу послідовно провести дефектування: майстер може окремо перевірити клапани, напрямні, сідла та інші деталі, а потім зібрати головку в конфігурації двигуна, що ремонтується.

Що перевірити під час добору

• Модель двигуна: позначення двигуна має відповідати серії 175N.
• Тип поршня: головка призначена саме для варіанта з плоским днищем поршня.
• Виконання корпусу: порівняйте форму камери, розташування кріпильних отворів, каналів і бічних прорізів зі знятою деталлю.
• Склад ремонту: врахуйте, що клапанний механізм потрібно зібрати з відповідних компонентів.
• Сполучні поверхні: перевірте стан циліндра, прокладки та кріплення до початку монтажу.

Зазначення потужності 7 к. с. допомагає визначити клас двигуна, але для остаточного вибору слід орієнтуватися на позначення 175N, плоску форму поршня та геометрію демонтованої головки. Особливо ретельно порівнюють розташування отворів, конфігурацію каналів і площину з’єднання з циліндром. Це запобігає встановленню деталі від зовні подібної, але конструктивно іншої модифікації.

Рекомендації щодо встановлення

Монтаж виконують на очищену й перевірену площину циліндра з відповідною прокладкою. Перед складанням оглядають головку та сполучну поверхню, видаляють залишки старого ущільнення, перевіряють отвори й різьби. Кріплення затягують у послідовності та із зусиллям, визначеними виробником двигуна: рівномірний притиск потрібний для герметичності газового стику та захисту корпусу від деформації.

Після встановлення клапанних деталей регулюють передбачені двигуном зазори та перевіряють вільний рух механізму. Причиною заміни головки зазвичай стають тріщини, деформація площини, пошкодження різьб, зношення напрямних або посадкових зон клапанів. Головка 175N у голому виконанні підходить для ремонту, під час якого потрібно замінити основний корпус і самостійно проконтролювати добір решти компонентів.
