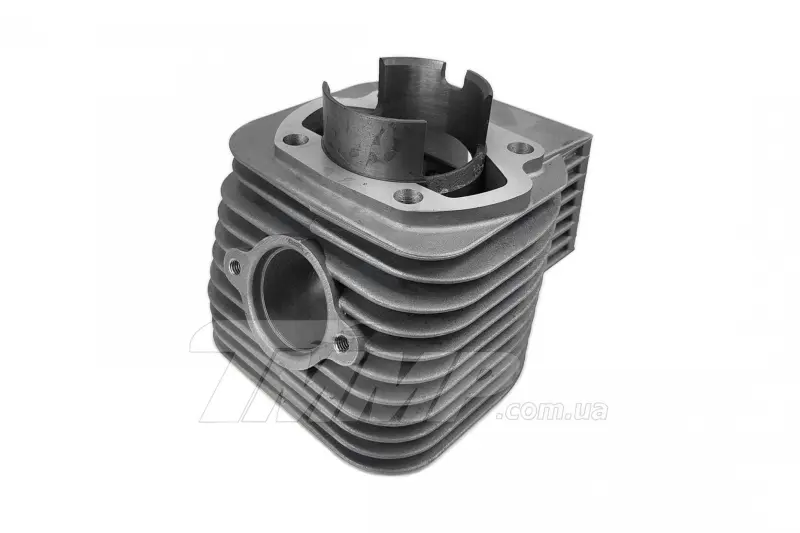

Циліндр без поршня для моторолера Муравей, 200 см³, Ø62 мм

Циліндр без поршня для моторолера Муравей

Циліндр призначений для ремонту циліндро-поршневої групи моторолера Муравей із двотактним двигуном об’ємом 200 см³. Номінальний діаметр циліндра становить 62 мм. Деталь утворює напрямну поверхню для руху поршня, разом із головкою бере участь у формуванні камери згоряння та забезпечує проходження робочої суміші й відпрацьованих газів через канали двотактного двигуна.

Виконання «голий циліндр» підходить для ремонту, під час якого інші деталі циліндро-поршневої групи добирають окремо. Поршень і поршневі кільця до цієї позиції не входять. Такий варіант зручний, коли потрібно замінити зношений або пошкоджений циліндр і самостійно підібрати поршень, кільця, палець та прокладки відповідно до стану двигуна й результатів вимірювань.

Будова та призначення

Корпус має розвинене зовнішнє оребрення повітряного охолодження. Збільшена ребрами площа поверхні допомагає циліндру відводити тепло потоком повітря під час роботи двигуна. Усередині розташоване дзеркало циліндра, яким рухається поршень. Бічні вікна й канали забезпечують газообмін, передбачений схемою двотактного мотора. Верхня та нижня привалкові площини призначені для з’єднання з головкою циліндра і картером, а отвори під кріплення відповідають характерній схемі встановлення цієї деталі.

Заміна циліндра потрібна за наявності глибоких задирів, відчутного зношення внутрішньої поверхні, пошкодження вікон або привалкових площин, а також після заклинювання поршня. Такі дефекти можуть погіршувати компресію, ускладнювати запуск, спричиняти сторонній механічний шум і знижувати тягу. Новий циліндр усуває пошкоджену поверхню тертя, проте результат ремонту залежить від правильного добору всіх сполучених деталей поршневої групи та якості складання.

Що перевірити під час вибору

• Модель техніки: деталь розрахована на моторолер Муравей; перед замовленням потрібно врахувати конкретну модифікацію встановленого двигуна.
• Робочий об’єм і тактність: заявлене застосування — двотактний двигун об’ємом 200 см³.
• Діаметр: номінальне значення 62 мм необхідно зіставити з обраним поршнем і результатами вимірювання сполучених деталей.
• Поршневий палець: для відповідної поршневої групи вказаний діаметр 15 мм; сам палець до циліндра не додається.
• Посадкові місця: слід порівняти розташування шпильок, форму основи, конфігурацію бічних вікон, випускного патрубка та привалкових поверхонь зі знятою деталлю.
• Склад ремонту: поршень, кільця та потрібні ущільнення добирають заздалегідь, оскільки пропонується саме окремий циліндр.

Підготовка до встановлення

Перед складанням внутрішню поверхню, вікна та привалкові площини очищають від консерваційних забруднень і перевіряють на відсутність пошкоджень. Поршень та кільця добирають після контрольних вимірювань, а стан пальця, шатуна і його верхньої втулки оцінюють окремо. Старі прокладки видаляють повністю, не пошкоджуючи площини з’єднання. Канали картера й циліндра мають суміщатися без перекриття, а кільця — вільно стискатися під час введення поршня до циліндра.

Кріплення затягують рівномірно, дотримуючись послідовності та моменту з посібника з ремонту конкретної версії двигуна. Перед першим запуском перевіряють герметичність з’єднань і наявність рекомендованого для двотактного двигуна мастила. Після ремонту дотримуються визначеного виробником режиму припрацювання циліндро-поршневої групи. Точний добір за діаметром, посадковими точками та конфігурацією каналів допомагає правильно зібрати двигун без перероблення сполучених деталей.
