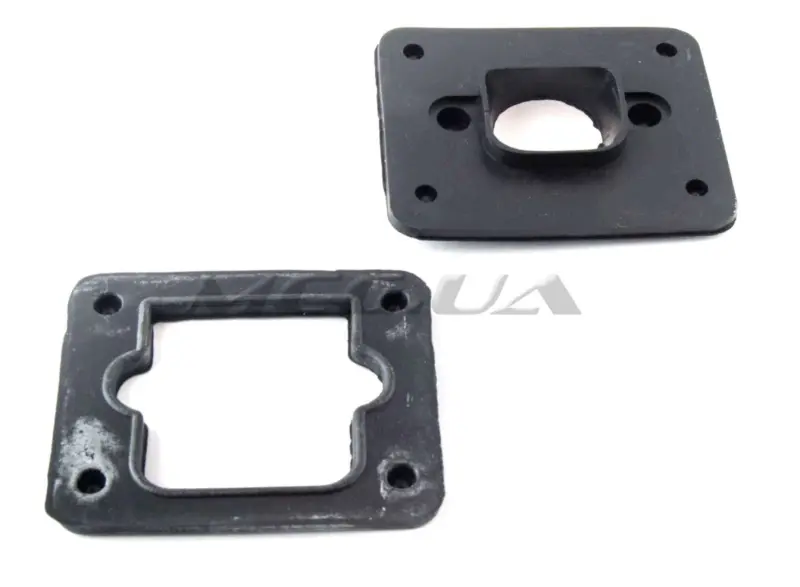

Комплект гумових прокладок пелюсткового клапана «Муравей» SKY

Комплект прокладок пелюсткового клапана «Муравей» SKY

Комплект призначений для ущільнення місць установлення пелюсткового клапана у впускній системі моторолера «Муравей» із двотактним двигуном об’ємом 200 см³. До набору входять дві гумові прокладки різної форми: одна встановлюється між клапаном і циліндром, друга — з боку з’єднання клапана з карбюратором. Деталі використовують під час складання впуску, обслуговування клапана або відновлення з’єднань після розбирання двигуна.

Призначення прокладок

Пелюстковий клапан керує проходженням паливоповітряної суміші у впускному тракті двотактного двигуна. Під час впуску його пластини відкривають прохід, а зі зміною тиску закриваються та перешкоджають зворотному руху суміші. Для правильної роботи клапана прилеглі з’єднання мають залишатися щільно закритими. Прокладки заповнюють стик між спряженими поверхнями та допомагають усунути підсмоктування повітря поза передбаченим каналом.

Пошкоджена, затверділа або деформована прокладка вже не повторює контур посадкової площини. Унаслідок цього з’єднання може втратити щільність, що здатне ускладнити запуск, порушити стабільність роботи двигуна та зробити налаштування карбюратора непередбачуваним. Комплект дає змогу обслужити обидва боки клапанного блока за одне розбирання, не залишаючи у з’єднанні стару ущільнювальну деталь.

Склад і конструкція

• Дві прокладки: для з’єднання клапана з циліндром і для боку карбюратора.
• Різні внутрішні контури: кожна деталь розрахована на своє положення у складанні та не повинна встановлюватися замість іншої.
• Монтажні отвори: розташовані по периметру та призначені для суміщення прокладок із точками кріплення спряжених деталей.
• Гумове виконання: матеріал прилягає до посадкових площин без потреби самостійно вирізати прокладки.

Як перевірити сумісність

Перед замовленням переконайтеся, що на техніці встановлений пелюстковий клапан «Муравей» відповідної конструкції. Порівняйте зняті прокладки з комплектом за зовнішнім контуром, формою центральних проходів, кількістю та розташуванням кріпильних отворів. Особливо уважно перевірте прокладку складної форми з боку карбюратора: невідповідність її прорізу або отворів може перекрити частину каналу чи завадити правильній посадці корпусу.

Назва моделі сама по собі не замінює перевірку конфігурації. Після попереднього ремонту на техніці можуть бути встановлені інший циліндр, перехідник, карбюратор або доопрацьований клапанний блок. Якщо впуск раніше переробляли, орієнтуйтеся на фактичну форму з’єднань і демонтованих деталей. Розміри, міжцентрові відстані та положення прорізів потрібно зіставляти без розтягування гуми.

Рекомендації зі встановлення

Монтаж виконують на розібраному й очищеному впускному з’єднанні. Залишки старої прокладки та забруднення видаляють з обох посадкових площин, намагаючись не залишати подряпин і задирок. Нові деталі розкладають відповідно до їхнього призначення, суміщають центральні прорізи та всі кріпильні отвори. Прокладка має лежати рівно, без складок, перекручування й натягу; її краї не повинні заходити всередину каналу.

Після встановлення корпус з’єднують обережно, не зміщуючи ущільнення, а кріплення затягують рівномірно. Конкретне зусилля затягування добирають відповідно до вимог установленого корпусу та кріплення: надмірне стискання може витиснути або пошкодити гуму. Після складання перевіряють щільність стиків і стабільність роботи двигуна. Такий комплект підходить для планового обслуговування впуску, заміни розтрісканих прокладок і повторного складання пелюсткового клапана після ремонту.
