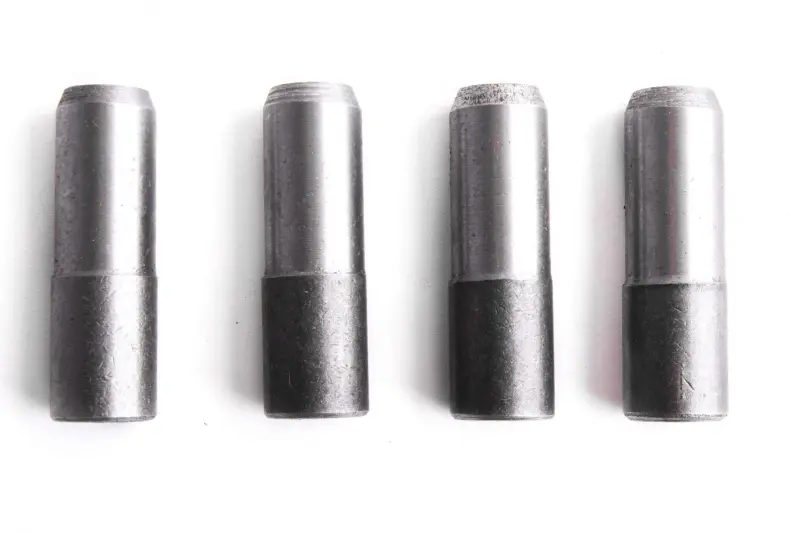

Напрямні втулки клапанів МТ Дніпро JING Mod A, металокераміка, 4 шт.

Напрямні втулки клапанів МТ Дніпро JING Mod A

Комплект призначений для ремонту клапанного механізму чотиритактних двигунів мотоциклів МТ Дніпро. До нього входять чотири металокерамічні напрямні втулки JING у виконанні Mod A. Деталі встановлюються в головки циліндрів і задають напрямок руху стрижнів клапанів під час їх відкривання та закривання. Правильне сполучення стрижня з внутрішньою поверхнею втулки потрібне для стабільного переміщення клапана без надмірного бічного відхилення.

Призначення напрямних втулок

Під час роботи двигуна клапани постійно здійснюють зворотно-поступальні рухи. Напрямна утримує стрижень відносно сідла, тому її стан впливає на точність посадки тарілки клапана. Збільшений проміжок може порушити правильне прилягання клапана, прискорити зношення сполучених поверхонь і сприяти потраплянню мастила до камери згоряння. Перевірка втулок особливо актуальна під час ремонту головок циліндрів, відновлення газорозподільного механізму, заміни клапанів або появи помітного бічного люфту стрижнів.

Комплект із чотирьох деталей дає змогу обслуговувати клапанні позиції двох головок двигуна як єдиний набір. Такий формат зручний для комплексного ремонту, коли зношення оцінюють не лише в одному місці, а в усьому клапанному механізмі. Металокерамічне виконання відповідає заявленій конфігурації цієї версії напрямних. На поверхні кожної деталі передбачені ділянки різного зовнішнього профілю, потрібні для її розміщення в посадковій зоні головки циліндра.

Що перевірити перед вибором

Позначення МТ Дніпро та Mod A потрібно розглядати разом із фактичною конфігурацією двигуна, який ремонтується. Перед установленням необхідно зіставити нові втулки зі знятими деталями та ремонтними даними конкретної модифікації: перевірити загальну форму, довжину, зовнішній посадковий діаметр, внутрішній діаметр, розташування переходу між ділянками профілю та відповідність застосованим клапанам. Однакове призначення деталей не означає повної взаємозамінності між усіма версіями двигунів і головок циліндрів.

Якщо головки вже ремонтувалися, у них могли бути встановлені втулки іншого виконання або змінені посадкові отвори. У такому разі орієнтуються не лише на назву мотоцикла, а й на результати вимірювань. Варто окремо оцінити стан стрижнів клапанів: нова напрямна не усуває зношення самого клапана. Підсумковий проміжок у парі «стрижень — втулка» має відповідати ремонтним вимогам двигуна, а клапан повинен переміщуватися вільно, без перекосу та неприпустимого люфту.

Установлення та контроль після ремонту

Заміна напрямних належить до операцій із головкою циліндра та потребує акуратного запресовування, вимірювального інструмента й дотримання ремонтної технології. Демонтувати та встановлювати втулки слід відповідною оправкою, не пошкоджуючи посадкову поверхню головки. Після запресовування контролюють внутрішній розмір і співвісність зі стрижнем клапана. За потреби отвір доводять каліброваним інструментом, а стан і положення сідла перевіряють відносно нової напрямної.

Після складання клапан має рухатися плавно по всій робочій довжині. Також перевіряють якість його прилягання до сідла та регулюють клапанний механізм за вимогами конкретного двигуна. Такий контроль допомагає виключити заїдання, перекіс і надмірний проміжок після ремонту. Комплект JING Mod A підходить для планового відновлення головок МТ Дніпро, коли потрібні чотири металокерамічні напрямні, а їхня конфігурація збігається зі встановленими деталями та посадковими місцями.
