Поршень MSU Honda Tact 65 AF16, Ø44,25 мм, +0,25

Ремонтний поршень MSU для Honda Tact 65 AF16

Поршень діаметром 44,25 мм призначений для ремонту двотактного двигуна Honda Tact 65 модифікації AF16. Розмір +0,25 належить до першого ремонтного розміру: таку деталь підбирають не як безпосередню заміну стандартного поршня без вимірювань, а для циліндра, який відновлюють після зношення або пошкодження поверхні. Поршень рухається всередині циліндра, стискає паливоповітряну суміш і через палець передає зусилля на шатун. Тому відповідність його геометрії підготовленому циліндру безпосередньо пов’язана з компресією, запуском двигуна та стабільністю його роботи.

Підтверджені параметри

• Призначення: поршень для скутера Honda Tact 65.
• Модифікація: AF16, також позначається як Tact Full Mark SA50M.
• Тип двигуна: двотактний.
• Робочий об’єм: 65 см³.
• Діаметр поршня: 44,25 мм.
• Ремонтний розмір: +0,25, перший ремонт.
• Діаметр поршневого пальця: 12 мм.
• Марка виробу: MSU.

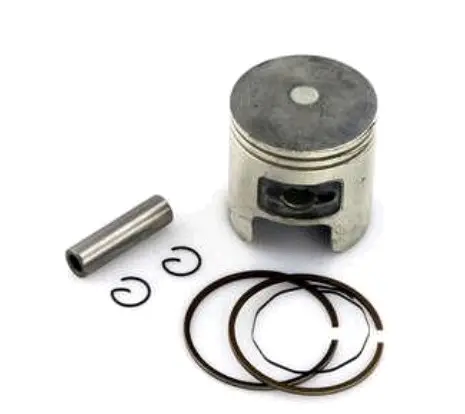

До набору входять деталі, потрібні для складання поршневого з’єднання: сам поршень, поршневі кільця, палець і стопорні кільця. Поршневі кільця встановлюються в канавки та забезпечують ущільнення в циліндрі, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового переміщення. Під час складання кожну деталь необхідно встановити за її призначенням і перевірити правильність посадки.

Як правильно підібрати ремонтний розмір

Позначення 44,25 мм має відповідати результату дефектування та обробки конкретного циліндра. Перед замовленням циліндр вимірюють у кількох поясах і напрямках, оцінюють виробіток, овальність, конусність та стан поверхні. Якщо циліндр іще має стандартну геометрію, поршень першого ремонту без відповідної механічної обробки не підійде. Якщо зношення вже не дозволяє обробити циліндр під 44,25 мм, знадобиться інший ремонтний розмір або інше рішення для циліндро-поршневої групи.

Орієнтуватися лише на назву моделі скутера недостатньо. Для перевірки зіставляють модифікацію двигуна AF16, розрахунковий діаметр після розточування, діаметр пальця 12 мм, форму днища, розташування та ширину канавок під кільця, висоту поршня і положення отвору пальця. Геометричні параметри зручно порівнювати зі знятою деталлю, проте остаточний розмір циліндра визначають вимірювальним інструментом. Таке зіставлення допомагає виключити встановлення поршня, який збігається за діаметром, але відрізняється іншими посадковими ознаками.

Підготовка та встановлення

Циліндр обробляють з урахуванням фактичного розміру нового поршня та потрібного для цього двигуна монтажного проміжку. Номінал у назві товару визначає розмірну групу, але не замінює вимірювання мікрометром. До складання перевіряють стан поверхні циліндра, проміжки в замках кілець, вільне переміщення кілець у канавках і посадку пальця. Кільця розташовують відповідно до конструкції поршня та циліндра, не допускаючи небезпечного положення їхніх замків відносно вікон двотактного циліндра.

• Перед монтажем деталі очищають від консерваційних забруднень і абразивних частинок, що могли залишитися після обробки циліндра.
• Стопорні кільця повністю заводять у призначені канавки та контролюють надійність їхньої посадки.
• Напрямок встановлення поршня визначають за його конструкцією та розташуванням вікон циліндра.
• Після складання перевіряють вільний рух кривошипно-шатунного механізму без заклинювання та стороннього контакту.

Цей поршень підходить для ремонту Honda Tact 65 AF16, коли циліндр підготовлений під перший ремонтний діаметр 44,25 мм, а решта приєднувальних розмірів збігаються. Точне дефектування до розточування та контроль усіх проміжків під час складання допомагають відновити герметичність циліндро-поршневої групи й уникнути повторного розбирання двигуна через неправильно підібраний розмір.
