Поршень Honda Dio ZX 62 STD Ø43,00, палець 12 мм

Поршень Honda Dio ZX 62 STD Ø43,00, палець 12 мм

Поршень призначений для відновлення поршневої групи скутера Honda Dio ZX 62 у конфігурації з номінальним діаметром 43,00 мм і поршневим пальцем 12 мм. Під час роботи двигуна він рухається всередині циліндра, бере участь у стисканні робочої суміші та через палець передає зусилля на шатун. Тому для правильного вибору важлива не лише модель скутера, а й точна відповідність поршня встановленому циліндру та шатунному вузлу.

Позначення STD вказує на номінальний розмір. Такий поршень обирають для циліндра, розрахованого на діаметр 43,00 мм, коли перехід на ремонтний розмір не потрібний. Якщо циліндр розточений або його фактичний діаметр відрізняється, поршень STD не може замінити ремонтний варіант відповідного розміру. Перед придбанням слід виміряти циліндр і демонтований поршень, а також перевірити діаметр пальця.

У скутерах однієї моделі можуть використовуватися різні конфігурації двигуна та циліндра, тому самого збігу за Honda Dio ZX 62 недостатньо. Порівняйте деталі за основними розмірами й конструкцією: діаметром поршня, отвором під палець, висотою та розташуванням кілець, формою спідниці й вікон. Новий поршень має відповідати демонтованому та конкретному циліндру за кожним із цих параметрів. Така перевірка допомагає не переплутати номінальне виконання з ремонтним.

Комплектація та робота деталей

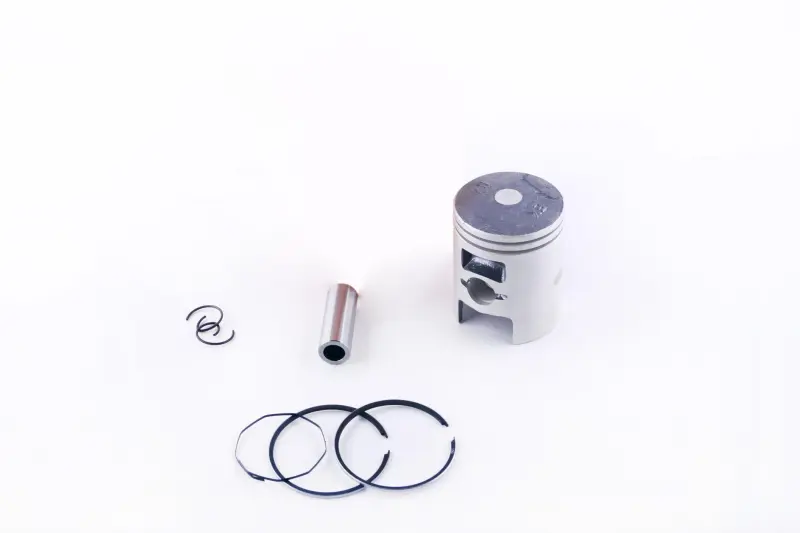

До комплекту входять поршень, поршневий палець, кільця та стопорні кільця пальця. Поршневі кільця встановлюються у передбачені канавки та працюють разом із поверхнею циліндра. Палець з’єднує поршень із шатуном, а стопорні кільця утримують його після встановлення. Комплект можна використовувати для відновлення вузла під час заміни зношених деталей за умови повної відповідності розмірів і форми конкретному двигуну.

До монтажу уважно огляньте циліндр і всі спряжені поверхні. Задири, помітний виробіток, сліди перегріву або пошкодження вікон на демонтованому поршні є підставою додатково перевірити циліндр, кільця та інші контактні деталі. Встановлення нового поршня без оцінювання стану циліндра не усуває причини попереднього пошкодження та може завадити правильному складанню вузла.

Перевірка перед установленням

• виміряйте фактичний діаметр циліндра та перевірте відповідність номінальному розміру Ø43,00 мм;
• переконайтеся, що діаметр поршневого пальця становить 12 мм;
• порівняйте висоту поршня, форму спідниці та розташування вікон;
• звірте розмір, висоту й розміщення поршневих кілець;
• перевірте стан циліндра, шатуна та всіх спряжених поверхонь.

Кільця мають відповідати діаметру 43,00 мм і вільно встановлюватися у свої канавки. Поршневий палець повинен підходити до шатуна без примусової посадки. Під час складання дотримуйтеся правильного положення поршня, кілець і стопорних кілець, перевіряйте надійність фіксації пальця та використовуйте справні спряжені деталі.

Цей поршень розрахований на конфігурацію Honda Dio ZX 62 із номінальним розміром STD Ø43,00 мм і пальцем 12 мм. Він підійде для ремонту поршневої групи після точного вимірювання циліндра та порівняння з демонтованою деталлю. Послідовна перевірка розмірів і форми дає змогу підготувати двигун до коректного складання та не встановити несумісний поршень.
