Палець поршня 12×30 мм Honda DIO 50 SHUK

Палець поршня 12×30 мм Honda DIO 50 SHUK

Деталь поршневої групи, яка шарнірно з'єднує поршень із шатуном і передає зусилля від поршня через шатун на колінчастий вал двигуна. Таке з'єднання допускає відносний кутовий рух поршня та шатуна. Стан пальця перевіряють під час ремонту поршневої групи, заміни поршня або виявлення люфту в його з'єднанні із шатуном. Заміна поршневих кілець сама по собі не означає, що палець також потрібно міняти: рішення ухвалюють після огляду та вимірювання спряжених деталей.

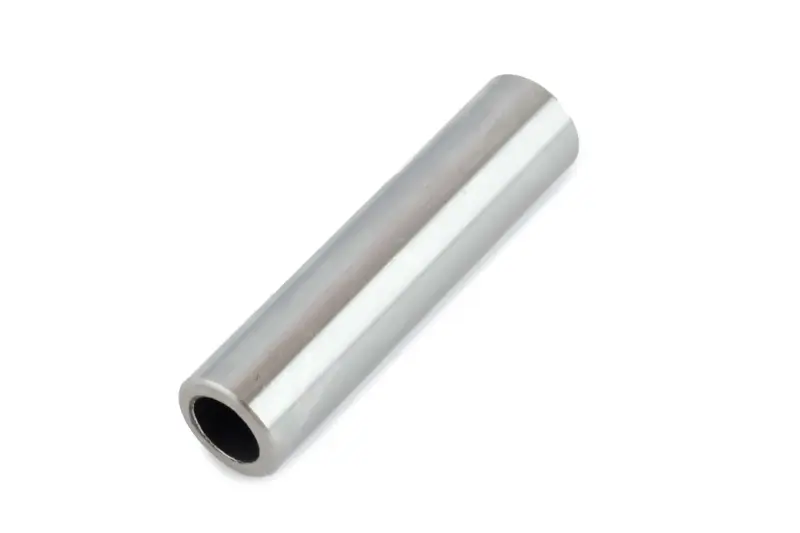

Палець має циліндричну форму, блискучу зовнішню поверхню та порожнину на торці. Позначення розміру 12×30 мм означає діаметр пальця 12 мм і довжину 30 мм. Під час підбору ці параметри звіряють зі знятою деталлю та вимогами встановленого поршня. Одного збігу зовнішніх розмірів недостатньо: необхідно враховувати конструкцію з'єднання з верхньою головкою шатуна, спосіб фіксації та передбачені виробником двигуна посадки.

Встановлення та підбір

Перед встановленням оглядають старий палець, отвори в бобишках поршня та опору пальця у верхній головці шатуна. Задири, сліди перегріву, помітне зношення або овальність отворів потребують перевірки стану всього спряження. Зношений палець вимірюють у кількох місцях, оскільки один вимір може не виявити нерівномірного зносу. Отримані розміри порівнюють із вимогами до двигуна, який ремонтують; зношену деталь не можна використовувати як єдиний еталон посадки.

Складання виконують у порядку, передбаченому посібником із ремонту двигуна. Посадкові поверхні очищають від забруднень і змащують згідно з інструкцією. Під час встановлення не слід забивати палець ударами або намагатися усунути невідповідність розмірів силою: можна пошкодити поршень і шатун. Якщо конструкція передбачає стопорні кільця, використовують нові кільця відповідного виконання, перевіряють чистоту канавок і повноту посадки кожного кільця. На час роботи відкриті порожнини двигуна захищають від потрапляння дрібних деталей і забруднень.

Палець можна замінити окремо, якщо поршень та решта спряжених деталей придатні до подальшої експлуатації. Новий палець не усуває зношення отворів поршня або опори в шатуні, тому в разі виявлення люфту потрібно визначити його причину. Рухоме з'єднання повинно мати передбачені конструкцією робочі зазори: надмірно тісна посадка може ускладнювати рух і спричиняти нагрівання, а збільшений зазор — призводити до ударних навантажень і подальшого зношення. Стукіт під час роботи двигуна є приводом для діагностики, але сам по собі не доводить несправність саме пальця.

Практичні рекомендації

• У разі заміни поршня перевіряйте вимоги до пальця за новим поршнем: розміри знятої деталі не підтверджують придатність для іншої поршневої групи.
• Після встановлення перевірте надійність фіксації та рухливість з'єднання згідно з посібником із ремонту. Якщо рух утруднений або з'явився надмірний люфт, з'ясуйте причину до остаточного складання.

Під час підбору враховуйте не лише діаметр, а й довжину пальця: неправильна довжина може завадити встановленню фіксаторів або порушити утримання деталі в поршні. Після складання переконайтеся, що всі передбачені фіксатори встановлені, а захисні матеріали видалені з двигуна. Якщо виявлено пошкодження спряжених поверхонь, спочатку визначте необхідний обсяг ремонту, щоб заміна одного пальця не залишила причину несправності неусунутою.
