Прокладка основи циліндра К-750 CJl

Прокладка основи циліндра К-750 CJl

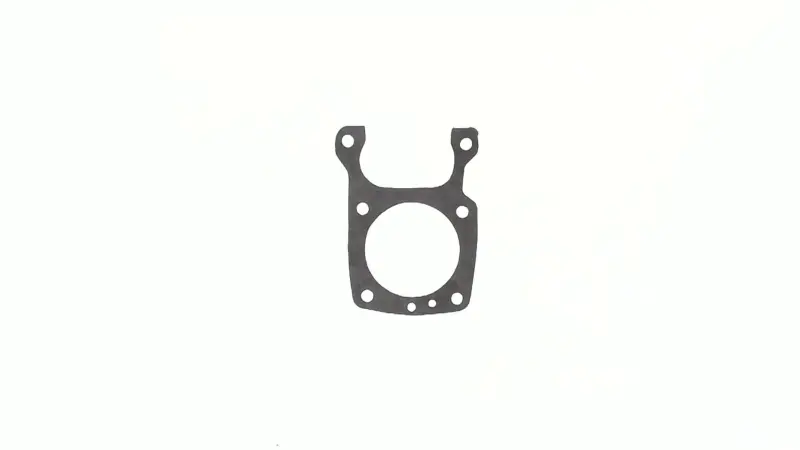

Плоска ущільнювальна деталь для двигуна мотоцикла К-750 встановлюється в місці з'єднання циліндра з картером. Її завдання — закрити стик між двома сполучуваними поверхнями після складання циліндрової групи. Така прокладка потрібна під час ремонту двигуна, зняття циліндра, усунення слідів розгерметизації біля його основи або зворотного складання після обслуговування поршня та пов'язаних деталей. Це саме прокладка під циліндр, тому її не слід плутати з прокладкою головки циліндра: ці деталі займають різні місця у двигуні та мають різну форму.

Модель К-750 оснащена чотиритактним двигуном об'ємом 750 см³, а прокладка основи розташована між циліндром і картером. Контур деталі має великий центральний отвір під циліндр, кріпильні отвори та додаткові проходи, які мають збігатися з відповідними ділянками двигуна. Правильне положення прокладки особливо суттєве для лівого боку: у конструкції двигуна передбачені мастильні канали, які не можна перекривати під час складання.

Як перевірити сумісність

Головний орієнтир під час підбору — призначення для К-750. Одного збігу діаметра центрального отвору недостатньо: мають відповідати зовнішній контур, розташування кріпильних точок, форма верхньої частини та всі невеликі прохідні отвори. Перед монтажем прикладіть нову деталь до знятої прокладки або безпосередньо до очищеної площини циліндра без ущільнювального складу та кріплення. Контури й отвори повинні суміщатися вільно, без розтягування, підрізання та примусового зміщення.

• Місце встановлення: стик основи циліндра та картера двигуна.
• Призначення: ущільнення з'єднання під час складання циліндрової групи.
• Модель мотоцикла: К-750.
• Тип двигуна: чотиритактний, робочий об'єм 750 см³.
• Виконання: плоский фігурний контур із центральним отвором та системою кріпильних і прохідних отворів.
• Позначення виробника: CJl.

Підготовка та встановлення

Монтаж виконують після зняття циліндра й огляду сполучуваних площин. Залишки попередньої прокладки потрібно обережно видалити з циліндра та картера, не пошкоджуючи поверхні. На них не повинні залишатися фрагменти старого ущільнення, тверді забруднення або напливи складу, здатні спричинити перекіс. Перед остаточним складанням перевірте, що прокладка лежить рівно, не загинається біля шпильок і повністю повторює посадковий контур.

Усі отвори суміщають до встановлення циліндра. Особливу увагу приділяють невеликим проходам поруч із центральним отвором: їх не можна закривати краєм прокладки або надмірною кількістю герметизувального складу. Спосіб застосування такого складу та послідовність затягування кріплення обирають за ремонтною документацією конкретної модифікації двигуна. Рівномірна посадка циліндра важливіша за спробу компенсувати нерівність надмірним затягуванням.

Коли прокладку потрібно замінити

Нову прокладку встановлюють під час планового розбирання циліндрової групи, після пошкодження старої деталі під час демонтажу, а також у разі появи масляних слідів у зоні стику циліндра з картером. Одночасно варто перевірити площини з'єднання та стан кріплення: нове ущільнення не усуне дефект поверхні або перекіс циліндра. Після складання контролюють чистоту стику та відсутність свіжих слідів мастила.

Прокладка К-750 CJl підходить для ремонту, під час якого потрібно відновити штатне ущільнення основи циліндра без зміни його посадкової геометрії. Ретельне попереднє зіставлення форми допоможе відрізнити її від зовні подібних прокладок головки та деталей для інших моделей важких мотоциклів.
