Прокладка під циліндр ІЖ Юпітер-4 CJl

Прокладка під циліндр ІЖ Юпітер-4 CJl

Прокладка призначена для встановлення під циліндр двигуна мотоцикла ІЖ Юпітер-4. Деталь розміщується на стику циліндра та картера, розділяючи дві спряжені поверхні. Вона потрібна під час складання циліндрової частини двигуна після розбирання, ремонту або зняття циліндра для обслуговування поршневої групи.

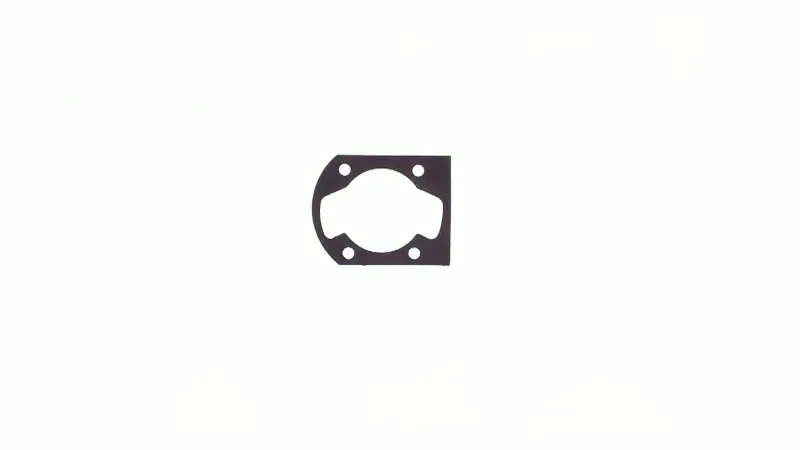

Це окрема пласка прокладка фігурної форми. Її контур відповідає посадковій ділянці основи циліндра: передбачені великий центральний отвір і чотири отвори для кріплення. Така конфігурація дає змогу сумістити деталь зі шпильками та робочими проходами з’єднання. Асиметричний зовнішній контур також допомагає визначити правильну орієнтацію перед остаточним складанням.

Коли потрібна заміна

Нову прокладку встановлюють після демонтажу циліндра, оскільки раніше стиснута деталь може отримати заломи, надриви або втратити здатність рівномірно заповнювати мікронерівності стику. Заміна також доречна, якщо виявлено сліди порушення щільності з’єднання між основою циліндра та картером. Повторне використання пошкодженої чи деформованої прокладки підвищує ризик нещільного прилягання після складання.

Перед монтажем необхідно прибрати залишки попередньої прокладки та забруднення з обох спряжених площин. Поверхні перевіряють на задирки, налиплі фрагменти й інші дефекти, які можуть завадити рівномірному притисканню. Нову деталь укладають без складок і зміщення: центральний отвір та всі кріпильні отвори мають повністю збігатися з відповідними ділянками двигуна. Прокладка не повинна перекривати проходи або виступати всередину посадкової зони.

Як перевірити сумісність

Головний орієнтир під час вибору — модель ІЖ Юпітер-4 і призначення саме для встановлення під циліндр. Загальної назви сімейства «Юпітер» недостатньо: у деталей для різних поколінь можуть відрізнятися геометрія контуру, розташування отворів і форма проходів. До встановлення варто зіставити нову прокладку зі знятою деталлю та посадковою площиною двигуна.

• Модель: ІЖ Юпітер-4.
• Тип деталі: прокладка під циліндр.
• Виконання: CJl.
• Форма: плаский фігурний контур із центральним отвором.
• Кріпильні зони: чотири отвори по периметру.
• Місце встановлення: між основою циліндра та картером двигуна.

Окремо перевірте розташування чотирьох отворів, обриси центрального проходу, зовнішній контур та орієнтацію деталі. Таке порівняння особливо корисне, якщо двигун раніше ремонтували або на мотоциклі встановлені компоненти іншої модифікації. Матеріал, товщину та потрібну кількість прокладок слід визначати за фактичною конфігурацією двигуна, який ремонтується, і вимогами до конкретного складання.

Практика встановлення

Прокладку розміщують на чистій рівній площині без розтягування, підрізання та примусового суміщення. Якщо отвори не збігаються вільно, деталь не слід притискати кріпленням у розрахунку на те, що вона набуде потрібної форми. Після правильного позиціювання циліндр установлюють обережно, не зміщуючи прокладку відносно шпильок і посадкового контуру.

Рівномірне прилягання по всій площі стику залежить не лише від прокладки, а й від стану поверхонь, правильної орієнтації та коректної послідовності складання. Деталь підходить для планового ремонту ІЖ Юпітер-4, відновлення двигуна після розбирання циліндрової частини та обслуговування, під час якого циліндр знімали з картера.
