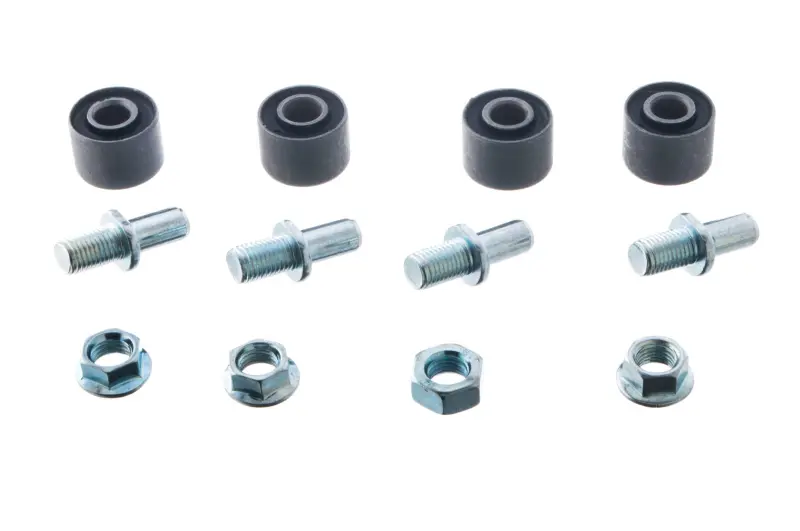

Комплект кріплення задньої зірки CG150 17×24×9 KOMATCU mod.A

Комплект кріплення задньої зірки CG150 KOMATCU mod.A

Комплект призначений для встановлення задньої зірки на мотоциклах конфігурації 4T CG150. До нього входять кріпильні деталі та чотири циліндричні гумометалеві сайлентблоки типорозміру 17×24×9. Такий набір використовують під час ремонту з’єднання зірки із заднім колесом, коли штатні втулки або кріплення зношені, пошкоджені чи були втрачені під час розбирання.

Призначення комплекту

Болти фіксують задню зірку в передбачених точках кріплення, а сайлентблоки розміщуються в посадкових місцях демпфера. Еластична частина втулок пом’якшує вібрації та шум, які виникають у зоні кріплення зірки під час руху. Внутрішня металева втулка утворює опору для кріпильної деталі та відокремлює її від гумової частини. Чотири однакові комплекти деталей дають змогу обслужити всі відповідні точки одного чотирипозиційного кріплення.

Зношені сайлентблоки можуть втрачати щільність посадки, деформуватися або мати розриви гумової частини. Кріплення перевіряють у разі появи помітного люфту зірки, сторонніх звуків із боку заднього колеса, а також під час заміни зірки чи обслуговування маточини. Новий комплект допомагає відновити передбачене з’єднання без окремого добору розрізнених болтів і втулок.

Що перевірити під час вибору

• Конфігурацію мотоцикла: комплект заявлений для 4T CG150, проте перед замовленням потрібно звірити будову задньої маточини та кріплення зірки на конкретній версії мотоцикла.
• Кількість посадкових місць: набір розрахований на чотири точки; ця кількість має збігатися з демпфером установленого колеса.
• Типорозмір сайлентблоків: позначення комплекту — 17×24×9. Порівняйте всі три розміри зі знятою втулкою та посадковим отвором, не орієнтуючись лише на один діаметр.
• Форму кріплення: слід зіставити довжину гладкої частини, різьбу, посадкові ділянки та форму фіксувальних деталей із попереднім комплектом.
• Виконання: позначення mod.A вказує на варіант товару; за наявності кількох конструкцій для CG150 потрібна саме така конфігурація маточини.

Установлення та обслуговування

Перед монтажем знімають заднє колесо та зірку відповідно до настанов з ремонту мотоцикла. Посадкові місця очищають і оглядають: вони не повинні мати пошкоджень, здатних завадити рівному встановленню втулок. Сайлентблоки запресовують без перекосу, докладаючи зусилля рівномірно та не пошкоджуючи гумову частину. Болти встановлюють після правильної посадки всіх чотирьох втулок.

Кріплення затягують рівномірно, у послідовності та з моментом, установленими виробником конкретного мотоцикла. Після складання перевіряють положення зірки, відсутність перекосу, вільне обертання колеса та правильність регулювання ланцюга. Повторно використовувати деталі з пошкодженою різьбою, деформованими фіксувальними частинами або відокремленою гумою небажано: стан кожного компонента безпосередньо впливає на щільність з’єднання.

Комплект підходить для планового ремонту задньої маточини або одночасного оновлення кріплення під час заміни веденої зірки. Для точного добору достатньо зіставити модельну конфігурацію CG150, чотири посадкові позиції, розмір 17×24×9 і геометрію знятих деталей.
