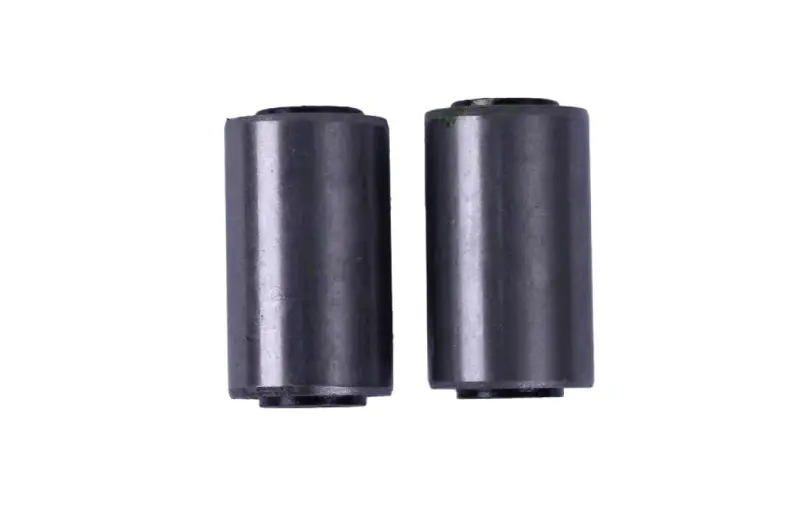

Сайлентблоки 25×45×12 (D×L×d) СВ125/150 AMG, пара

Сайлентблоки 25×45×12 (D×L×d) СВ125/150 AMG — пара деталей для відновлення пружних з’єднань. Сайлентблок допускає невелике взаємне переміщення з’єднаних частин завдяки деформації пружної частини та пом’якшує передавання ударів і вібрацій. Коли він зношується, у кріпленні з’являється зайвий рух, якого вже не вдається позбутися звичайним підтягуванням болта.

Як перевірити розміри

Запис D×L×d означає послідовність розмірів: зовнішній діаметр — 25, довжина — 45, внутрішній діаметр — 12. Зіставте кожне значення зі знятим сайлентблоком і посадковим місцем. Самого збігу зовнішнього діаметра замало. Надмірна довжина може завадити складанню, недостатня — порушити затискання у кріпленні, а невідповідний отвір під болт або вісь спричиняє люфт чи унеможливлює монтаж.

Сайлентблоки циліндричні, з виступними ділянками на торцях. Порівняйте форму торців, розташування отвору та довжину частини, що входить у посадку. Якщо стара деталь має зім’яті краї або відшарування, її виміри можуть бути неточними: додатково перевірте посадковий отвір. Позначення моделі допомагає зорієнтуватися під час вибору, проте розміри та будова самого з’єднання мають відповідати знятій деталі.

Ознаки зношення

Стукіт під час зміни навантаження, відчутний люфт, зміщення внутрішньої частини, тріщини та відшарування пружної частини — приводи оглянути сайлентблок. Зношення прискорюють удари, робота з перекосом і послаблене кріплення. Перевірку проводять, знявши навантаження зі з’єднання. Джерелом стукоту також може бути зношений болт або пошкоджена посадка, тому заміна лише сайлентблока не завжди усуває причину люфту.

Підготовка та заміна

Перед розбиранням надійно зафіксуйте з’єднані частини, щоб вони не змістилися після виймання кріплення. Зафіксуйте для себе глибину посадки старої деталі, порядок шайб і дистанційних втулок, якщо вони є в цьому з’єднанні. Вийнявши сайлентблок, очистьте отвір від бруду й корозії, перевірте його краї на задирки та пошкодження. Огляньте болт або вісь, втулки й опорні поверхні: виробіток на цих деталях може залишити люфт навіть із новим сайлентблоком.

Для запресовування потрібні відповідна оправка та опора поблизу посадкового отвору. Заводьте деталь без перекосу й прикладайте зусилля до тієї частини, яка входить у посадку, не протискаючи крізь неї внутрішню втулку. Удари по виступних торцях і спроба силоміць установити завелику деталь можуть пошкодити її під час монтажу. Не підрізайте сайлентблок для зменшення довжини та не розточуйте отвір під інший болт: це змінює посадку й роботу з’єднання.

Кріплення остаточно затягують відповідно до вимог конкретного з’єднання. Якщо пружна частина працює на скручування, затягування виконують у передбаченому робочому положенні, щоб вона не залишалася постійно перекрученою. Після складання перевірте правильність посадки, відсутність зайвого люфту та можливість передбаченого руху. Якщо в цьому самому з’єднанні встановлений ще один сайлентблок, перевірте також його: зношена сусідня опора може зберігати перекіс і нерівномірно навантажувати нову деталь.
