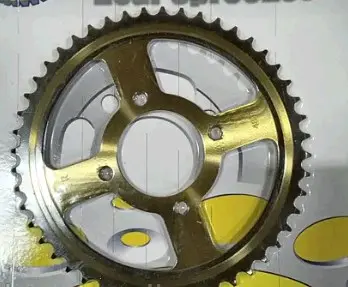

Зірка задня Zongshen, Lifan 125/150 428-48T

Задня зірка Zongshen, Lifan 125/150 428-48T передає зусилля від приводного ланцюга на заднє колесо мотоцикла. Це ведена зірка ланцюгової передачі, яку встановлюють на кріплення колеса. Позначення 48T означає 48 зубців, а 428 — типорозмір ланцюга з кроком 12,7 мм. Для заміни потрібно звірити не лише ці позначення, а й посадку деталі.

Як працює зірка

Зубчастий вінець розташований по краю диска. У центральній частині є посадковий отвір, чотири отвори для кріплення та великі вікна між перемичками. Кріплення утримує зірку відносно колеса, а зубці входять у зачеплення з ланцюгом. Щоб передача працювала рівно, зірка має бути відцентрована, встановлена без перекосу й розташована в одній площині з передньою зіркою.

Число зубців визначає передатне відношення разом із передньою зіркою. Перехід на іншу кількість зубців змінює співвідношення тяги та швидкості за тих самих обертів двигуна, а іноді потребує зміни довжини ланцюга. Якщо мета ремонту — відновити звичну роботу приводу, порівняйте маркування та кількість зубців зі знятою деталлю.

Ознаки зношення

Ривки під навантаженням, нерівномірний рух ланцюга або сторонній шум — привід перевірити стан передачі. Зношені зубці стають загостреними, їхній профіль помітно змінюється або загинається в один бік. Відколи, тріщини, деформація диска та розбиті отвори кріплення також є причинами заміни. Надмірне натягування ланцюга не усуває цих пошкоджень і додає навантаження на привод.

Разом із задньою зіркою огляньте ланцюг і передню зірку. Видовжений ланцюг неправильно сідає на нові зубці та прискорює їхнє зношення. Якщо знос охопив усю передачу, доцільно міняти ланцюг і обидві зірки разом. Окремо перевірте кріплення та посадкову поверхню: люфт чи перекіс у цьому місці заважає нормальній роботі нової деталі.

Як перевірити посадку

Зіставте діаметр центрального отвору, кількість і діаметр отворів під кріплення, відстані між ними, товщину зірки та положення вінця відносно посадкової площини. Схожого контуру недостатньо. Правильно підібрана деталь стає на кріплення без розточування отворів, примусового стягування болтами й зміщення лінії ланцюга.

Звірте типорозмір ланцюга за його маркуванням. Однаковий крок ще не робить різні ланцюги взаємозамінними: інші розміри можуть відрізнятися. Для цієї зірки потрібна відповідність позначенню 428. Невідповідна посадка ланцюга на зубцях спричиняє швидке зношення, нерівномірне зачеплення та ризик сходження ланцюга.

На що зважати під час монтажу

Знімаючи стару зірку, запам’ятайте її орієнтацію та розташування кріпильних деталей. Очистьте посадкову поверхню, встановіть зірку рівно й затягніть кріплення рівномірно. Момент затягування та спосіб фіксації обирають за настановою до мотоцикла. Після складання відрегулюйте положення заднього колеса й провис ланцюга відповідно до настанови. Прокрутіть колесо вручну на кілька обертів і перевірте, чи немає заїдань, бокового відхилення або ділянок із надмірним натягом.
