Звезда задняя Zongshen, Lifan 125/150 428-48T

Задняя звезда Zongshen, Lifan 125/150 428-48T — ведомая звезда цепной передачи мотоцикла. Она устанавливается на крепление заднего колеса и принимает усилие от цепи, передавая вращение колесу. Обозначение 48T означает 48 зубьев, а 428 — типоразмер цепи с шагом 12,7 мм. При замене нужно сохранить соответствие звезды цепи и проверить посадку на креплении колеса.

Конструкция и работа

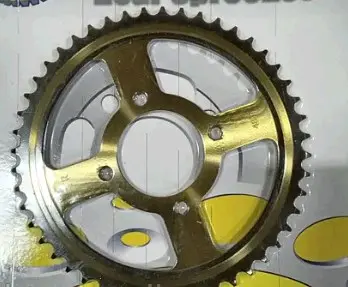

Деталь выполнена в форме диска с наружным зубчатым венцом, центральным посадочным отверстием, четырьмя крепёжными отверстиями и крупными окнами между перемычками. Центральная часть и крепёж удерживают звезду относительно колеса, а зубья последовательно входят в зацепление с цепью. Для ровного хода передачи важны правильное центрирование, отсутствие перекоса и совпадение плоскостей передней и задней звёзд.

Количество зубьев влияет на передаточное отношение. Если вместо прежней звезды поставить другую по числу зубьев, изменится соотношение тяги и скорости при тех же оборотах двигателя; также может потребоваться другая длина цепи. Для обычной замены без изменения поведения мотоцикла сверяют обозначение и число зубьев снятой детали.

Когда нужна замена

Повод осмотреть звезду — рывки под нагрузкой, неравномерный ход цепи и посторонний шум со стороны передачи. На износ указывают заострённые или загнутые в одну сторону зубья, заметная разница между их рабочими сторонами, сколы и трещины. Деформация диска и разбитые крепёжные отверстия также требуют замены. Такие повреждения нельзя компенсировать более сильным натяжением цепи.

Вместе со звездой проверяют цепь и переднюю звезду. Вытянутая цепь плохо садится на новый венец и ускоряет износ зубьев, поэтому изношенную передачу обычно обновляют комплектом. Полезно осмотреть крепёж и посадочную поверхность: люфт или перекос в этом месте мешает нормальной работе даже новых деталей.

Что сверить при подборе

Сравните со снятой звездой диаметр центрального отверстия, количество и диаметр крепёжных отверстий, расстояния между ними, толщину детали и положение зубчатого венца относительно посадочной плоскости. Совпадения общего контура недостаточно: звезда должна встать на своё место без расточки отверстий, принудительного стягивания болтами и смещения линии цепи.

Проверьте маркировку цепи. Один лишь шаг 12,7 мм не означает совместимость: цепи разных типоразмеров могут иметь одинаковый шаг, но отличаться другими размерами. Для этой звезды ориентиром служит обозначение 428. Ошибка в подборе приводит к неправильной посадке цепи на зубья, ускоренному износу и риску её схода.

Особенности установки

При снятии старой детали запомните её ориентацию и расположение крепежа. Очистите посадочную поверхность и установите новую звезду без перекоса. Крепёж затягивайте равномерно, с моментом и способом фиксации, предусмотренными руководством мотоцикла. После сборки выставьте положение заднего колеса и провис цепи по руководству. Прокрутите колесо вручную на несколько оборотов: цепь должна проходить плавно, без заеданий, бокового увода и участков чрезмерного натяжения.
