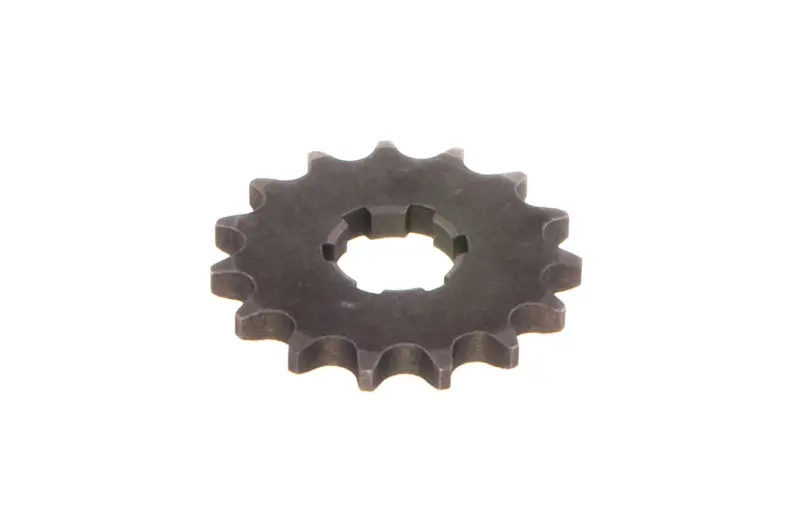

Звезда трансмиссии передняя ЯВА 428, 14 зубьев, JING (mod.A)

Передняя звезда трансмиссии ЯВА 428 — 14T JING (mod.A) передаёт вращение от выходного вала коробки передач на приводную цепь. Через цепь усилие поступает к задней звезде и колесу. Эту деталь меняют при износе зубьев или повреждении посадки: от состояния зацепления зависят равномерность движения цепи и износ остальных деталей привода.

Конструкция и обозначения

По наружному краю звезды расположены зубья, а в центре выполнено шлицевое посадочное отверстие. Шлицы соединяют звезду с валом и передают крутящий момент. Обозначение 14T означает 14 зубьев. Число 428 указывает типоразмер приводной цепи с шагом 12,7 мм. При подборе нужен именно соответствующий типоразмер: одинакового шага недостаточно, поскольку цепи могут отличаться другими размерами зацепления.

Что сверить при подборе

Сопоставьте снятую звезду с заменой по числу зубьев, форме и количеству шлицев, посадочным размерам, толщине и расположению зубчатого венца относительно посадочной части. Проверьте способ фиксации на валу и место под штатный крепёж. Звезда должна занимать правильное положение относительно задней звезды, чтобы цепь проходила по одной линии без бокового перекоса. Одного совпадения наружного диаметра для подбора недостаточно.

Число зубьев также должно соответствовать выбранной конфигурации привода. Его изменение меняет передаточное отношение и может потребовать проверки длины цепи и диапазона регулировки её натяжения. Если задача — восстановить прежнюю работу трансмиссии, ориентируйтесь на параметры штатной детали и требования к конкретному мотоциклу. Не пытайтесь компенсировать неподходящую посадку расточкой отверстия или подкладками.

Когда требуется замена

Повод осмотреть звезду — усилившийся шум со стороны цепи, рывки при передаче тяги и неравномерное зацепление. У изношенных зубьев вершины становятся острыми, рабочие стороны приобретают крючкообразную форму; возможны сколы и заметная несимметричность профиля. Отдельно проверяют шлицы: выработка и следы проворачивания требуют внимания к состоянию самого вала. Шум может исходить и от цепи, поэтому менять деталь только по этому признаку не стоит.

Установка и проверка привода

Работу выполняют на устойчиво установленном мотоцикле с выключенным двигателем. Ослабляют цепь, снимают защиту и штатный фиксатор звезды в порядке, предусмотренном конструкцией. После снятия очищают посадку, осматривают вал, крепёж и область рядом с уплотнением на предмет повреждений и подтекания масла. Новую звезду устанавливают с правильной ориентацией и закрепляют предусмотренным способом, соблюдая момент затяжки из руководства к мотоциклу.

Одновременно оценивают вытяжку цепи, подвижность её звеньев и профиль зубьев задней звезды. Изношенная цепь ускоряет износ новой звезды, поэтому при выработке всего привода цепь и обе звезды меняют вместе. После сборки проверяют соосность и свободный ход цепи по руководству, медленно проворачивая колесо вручную. Заедание, боковой увод или тугие участки нужно устранить до эксплуатации: неверная посадка и натяжение перегружают цепь, крепление и выходной вал.
