Звезда передняя для Zongshen ZS125J 428-15T FR

Передняя звезда для Zongshen ZS125J 428-15T FR передаёт вращение с выходного вала коробки передач через цепь на заднюю звезду. Это ведущая часть цепного привода: её зубья входят в зацепление с роликами цепи и передают тяговое усилие к заднему колесу. Деталь предназначена для замены изношенной звезды с соответствующей посадкой и параметрами.

Обозначения и конструкция

428 — типоразмер цепи с шагом 12,7 мм, а 15T означает 15 зубьев. При сохранении прежней задней звезды такое же число зубьев спереди позволяет оставить прежнее передаточное отношение. Однако одного совпадения шага недостаточно: цепь должна соответствовать именно типоразмеру 428, поскольку от него зависят и другие размеры зацепления.

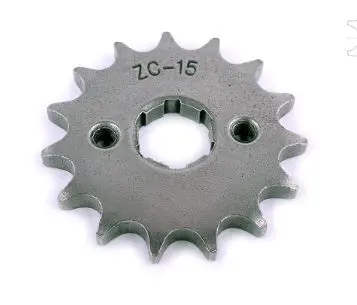

В центре расположено шлицевое посадочное отверстие, по сторонам от него — два круглых отверстия. Шлицы передают вращение от вала, а наружный зубчатый венец работает с цепью. На самой детали нанесена маркировка ZC-15. При сравнении со снятой звездой учитывайте эту надпись вместе с формой посадки, расположением отверстий и геометрией обеих сторон.

Когда нужна замена

Осмотрите зубья: заострённые вершины, гачкообразный изгиб профиля, сколы и выраженный односторонний износ — причины заменить звезду. Повреждения внутренних шлицев также требуют внимания. Рывки при движении и стук при смене нагрузки служат поводом проверить привод, но могут быть связаны и с цепью или её регулировкой.

Быстрее всего зубья изнашиваются при работе с вытянутой цепью, недостатке смазки и попадании абразивной грязи. Чрезмерное натяжение увеличивает нагрузку на детали привода. Вместе с передней звездой осмотрите цепь и заднюю звезду: если они изношены, замена только одной детали даст недолгий результат. При совместном износе привод меняют комплектом.

Что сверить при подборе

• Типоразмер цепи и число зубьев снятой звезды.
• Количество и профиль шлицев, посадочные диаметры и толщину детали.
• Расположение боковых отверстий и соответствие штатному креплению.
• Форму обеих сторон и смещение венца относительно посадки.

Звезда должна занимать предусмотренное положение на валу и находиться в одной плоскости с задней звездой. Неподходящая посадка мешает правильной фиксации, а смещённая линия цепи вызывает боковой износ зубьев и звеньев. Установка с усилием или доработка отверстий не заменяет точного подбора.

Если поставить звезду с другим числом зубьев, изменится соотношение тяги и скорости при тех же оборотах двигателя. Кроме того, потребуется проверить длину цепи, зазоры под крышкой и запас регулировки натяжения. Для обычной замены ориентируйтесь на параметры штатного привода.

Особенности установки

Заглушите двигатель и устойчиво установите мотоцикл. Порядок снятия крышки, освобождения крепления и ослабления цепи соблюдайте по руководству модели. Очистите место установки, сравните снятую и новую детали, проверьте шлицы вала, фиксирующие детали и область уплотнения. Повреждённую посадку нельзя исправить более сильной затяжкой.

Установите звезду в предусмотренной ориентации и закрепите штатным способом с моментом затяжки из руководства. Выставьте линию и провисание цепи, затем вручную прокрутите заднее колесо, проверяя плавность хода и натяжение в разных положениях. Убедитесь, что цепь нигде не задевает, крепление удерживает звезду, и верните защитную крышку на место.
