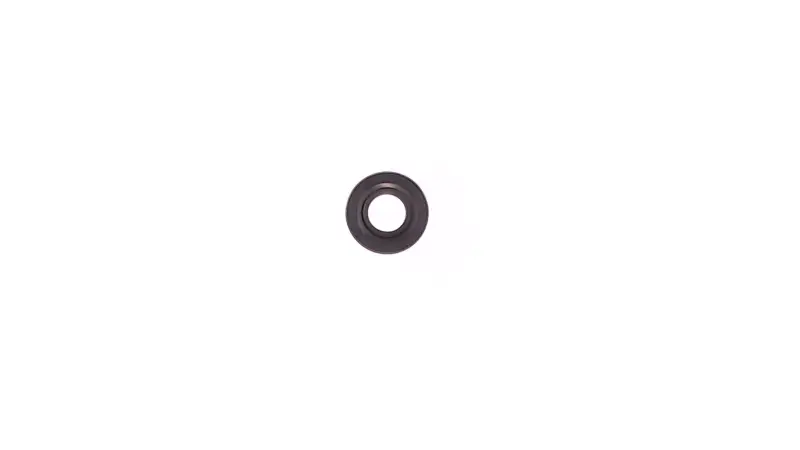

Сальник кришки колінвала ІЖ ЮПІТЕР 25×52×7,5/9,5 JING mod.A

Сальник кришки колінвала ІЖ ЮПІТЕР 25×52×7,5/9,5

Деталь призначена для ущільнення місця проходження колінчастого вала крізь кришку двигуна мотоцикла ІЖ ЮПІТЕР. Сальник працює на межі між обертовим валом і нерухомим посадковим отвором: його внутрішня крайка прилягає до вала, а зовнішня частина фіксується у кришці. Таке ущільнення допомагає утримувати мастильний матеріал усередині механізму та обмежувати проникнення забруднень із зовнішнього боку.

Виконання JING mod.A має розмір 25×52×7,5/9,5 мм. У цьому записі 25 мм означають внутрішній діаметр, 52 мм — зовнішній діаметр, а 7,5 і 9,5 мм стосуються ширини профілю. Різна ширина сторін робить форму деталі важливим критерієм вибору: збігу лише двох діаметрів недостатньо. Перед установленням потрібно зіставити всі розміри, профіль та орієнтацію нового сальника зі знятою деталлю і посадковим місцем у кришці.

Що перевірити під час добору

• Призначення: потрібен саме сальник кришки колінвала для ІЖ ЮПІТЕР, а не подібне за діаметром ущільнення з іншої ділянки двигуна.
• Внутрішній діаметр: 25 мм має відповідати поверхні вала, якою рухається ущільнювальна крайка.
• Зовнішній діаметр: 52 мм має збігатися з діаметром посадкового отвору кришки.
• Ширина: профіль 7,5/9,5 мм необхідно порівняти з демонтованою деталлю з обох боків.
• Виконання: форма mod.A та напрям установлення мають відповідати будові розібраного з’єднання.

Назва ІЖ ЮПІТЕР охоплює мотоцикли та двигуни різних років і модифікацій. Тому самої належності до серії недостатньо для безпомилкового вибору. Особливо уважно вимірюють вал, отвір кришки та глибину посадки, якщо двигун уже ремонтували, на ньому замінили кришку або застосували деталі кількох виконань. Для перевірки розмірів зручно користуватися штангенциркулем; старий сальник беруть за зразок форми, але не покладаються лише на його розміри, якщо він деформований.

Коли потрібна заміна

Сальник замінюють під час розбирання відповідної кришки, у разі виявлення слідів витікання в зоні виходу вала, пошкодження ущільнювальної крайки або втрати щільної посадки зовнішньої поверхні. Демонтований сальник повторно не встановлюють: під час виймання його крайка та корпус можуть пошкодитися, що погіршить герметичність. Перед монтажем також перевіряють вал і отвір кришки. Задирки, гострі краї, забруднення, корозія чи помітне спрацювання здатні пошкодити нову деталь і спричинити повторне протікання.

Рекомендації щодо встановлення

Посадковий отвір і поверхню вала очищають від старих відкладень та сторонніх частинок. На сальнику не повинно бути надрізів, вм’ятин або деформації. Крайку й контактну поверхню перед складанням злегка змащують складом, що використовується в обслуговуваному механізмі. Під час проходження через різьбу, шліци, паз чи гостру сходинку крайку захищають монтажною втулкою або іншим придатним пристосуванням.

Сальник запресовують рівно, без перекосу, прикладаючи зусилля ближче до зовнішнього кола. Інструмент не повинен тиснути на внутрішню крайку. Після посадки деталь розташовують перпендикулярно до осі вала та на передбаченій конструкцією глибині. Напрям ущільнювального боку зберігають таким самим, як у штатній схемі розібраного з’єднання. Якщо положення старої деталі неможливо визначити, орієнтацію потрібно уточнити за будовою конкретного двигуна до остаточного складання.

Ця позиція підходить для ремонту кришки колінвала ІЖ ЮПІТЕР за підтвердженого розміру 25×52×7,5/9,5 мм і збігу профілю mod.A. Точна перевірка посадки до монтажу допомагає уникнути пошкодження сальника, повторного розбирання двигуна та витікання після запуску.
