Мідна прокладка головки циліндра Муравей JING mod.A

Мідна прокладка головки циліндра Муравей JING mod.A

Прокладка встановлюється між циліндром і його головкою у двотактному двигуні моторолера Муравей. Вона ущільнює стик деталей навколо камери згоряння та допомагає зберігати компресію за умови справних сполучних поверхонь і правильного затягування кріплення. Деталь належить до прокладок циліндро-поршневої групи та призначена для ремонту двигуна об’ємом 200 см³.

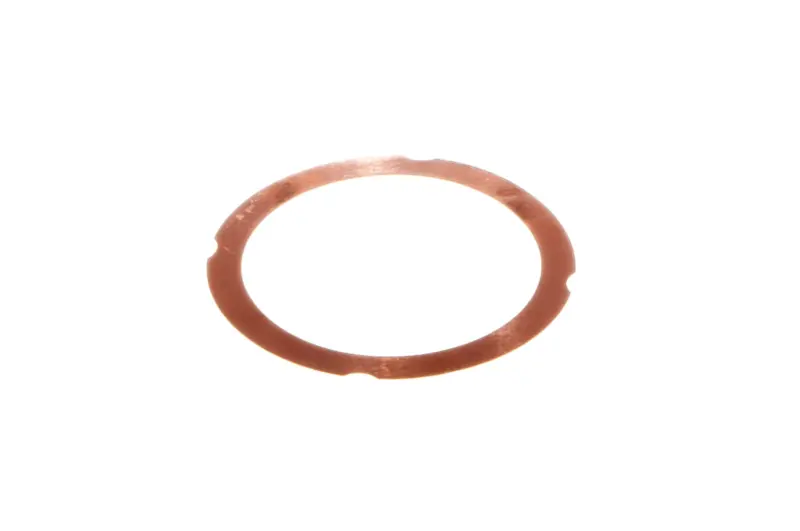

Модель має форму тонкого плаского кільця з міді. Такий профіль відповідає місцю встановлення навколо циліндра та не перекриває його центральний отвір. На зовнішньому контурі передбачені невеликі виступи, тому під час добору варто зіставити не лише діаметр проходу, а й повну конфігурацію деталі. Позначення JING mod.A визначає конкретний варіант виробу, проте не замінює перевірку геометрії за раніше встановленою прокладкою та деталями двигуна, що ремонтується.

Що перевірити перед вибором

• Призначення: потрібна саме прокладка між головкою та циліндром, а не прокладка основи циліндра, карбюратора чи кришки двигуна.
• Сумісність: товар розрахований на моторолер Муравей із двотактним двигуном об’ємом 200 см³. На техніці різних років або після попередніх ремонтів можуть бути встановлені відмінні циліндри чи головки.
• Форма: внутрішній отвір, зовнішній контур і розташування виступів мають відповідати демонтованій деталі та посадковому місцю.
• Товщина: її потрібно порівняти зі штатним варіантом, адже цей параметр впливає на положення головки відносно циліндра. Точне значення для версії JING mod.A у картці не зазначене.

Роль деталі у двигуні

Під час роботи двигуна стик головки та циліндра зазнає нагрівання й тиску газів. Прокладка займає передбачений конструкцією проміжок між двома поверхнями та утворює щільне з’єднання після рівномірного затягування кріплення. Мідь добре проводить тепло й може прилягати до невеликих мікронерівностей під час обтискання, однак прокладка не усуває помітну деформацію, пошкодження або глибокі риски на площинах. Стан головки та циліндра тому перевіряють до складання.

Порушення ущільнення в цій зоні може супроводжуватися слідами прориву газів уздовж стику, зниженням компресії, нестабільною роботою двигуна або нагаром біля місця з’єднання. Такі ознаки потребують розбирання й діагностики: причиною буває не лише зношена прокладка, а й послаблене кріплення чи порушення площинності сполучних деталей.

Підготовка та встановлення

Після зняття головки залишки попереднього ущільнення й нагар обережно видаляють, не пошкоджуючи посадкові поверхні. Площини очищають, оглядають на тріщини, вм’ятини та викривлення, а нову прокладку вкладають без заломів і зміщення відносно отвору циліндра. Кріплення головки затягують рівномірно, у послідовності та з моментом, передбаченими настановою з ремонту конкретної модифікації двигуна. Довільне надмірне затягування може деформувати деталі та не забезпечує належного ущільнення.

Прокладка JING mod.A підходить для планового перебирання циліндро-поршневої групи, заміни пошкодженого ущільнення та повторного складання після зняття головки. Перед замовленням зіставте її кільцевий профіль, внутрішній прохід, зовнішній контур і товщину зі штатною деталлю. Така перевірка особливо доречна для старої техніки, де двигун міг ремонтуватися або комплектуватися деталями іншої версії.
