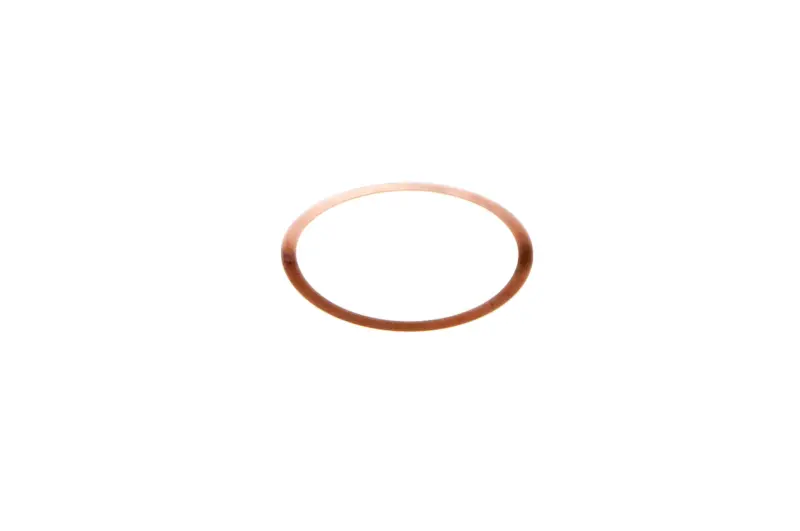

Мідна прокладка головки циліндра Мінськ JING mod.A

Мідна прокладка головки циліндра Мінськ JING mod.A

Кільцева прокладка призначена для встановлення між головкою та верхньою площиною циліндра двигуна мотоцикла Мінськ. Вона ущільнює рознім у зоні камери згоряння, де з’єднання зазнає нагрівання й тиску газів. Справна деталь разом із рівними спряженими поверхнями допомагає утримувати компресію та запобігати прориву газів назовні. Прокладку застосовують під час ремонту циліндро-поршневої групи, зняття головки циліндра або усунення негерметичності цього з’єднання.

Призначення та конструкція

Деталь виготовлена з міді та має форму замкненого плоского кільця без додаткових виступів і кріпильних отворів. Центральний отвір розташовується навколо циліндра, а після затягування головки кільце затискається між двома спряженими площинами. Така конструкція потребує точного збігу внутрішнього й зовнішнього діаметра, товщини та посадкового контуру з прокладкою, яка була встановлена раніше. Позначення mod.A вказує на варіант виконання товару, тому його потрібно враховувати під час добору разом із фактичними розмірами старої деталі.

Мідь має високу теплопровідність і придатна для роботи в зоні температурного навантаження двигуна. Практичний результат залежить не лише від матеріалу прокладки, а й від стану головки, циліндра, шпильок і різьбових з’єднань. Навіть правильно дібране кільце не усуне витік, якщо на площинах залишилися нагар, глибокі пошкодження або помітна деформація.

Як перевірити сумісність

• Призначення: прокладка має встановлюватися саме під головку циліндра двигуна Мінськ, а не під основу циліндра чи іншу кришку.
• Форма: порівняйте внутрішній і зовнішній контур із демонтованою деталлю та посадковим місцем.
• Розміри: перевірте внутрішній діаметр, зовнішній діаметр й товщину; ці параметри впливають на правильну посадку та положення головки відносно циліндра.
• Виконання: зіставте варіант mod.A з конфігурацією двигуна, який ремонтується. Загальної назви сімейства Мінськ недостатньо, якщо мотор раніше переробляли або оснащували циліндром іншої версії.
• Стан з’єднання: перед складанням переконайтеся, що головка встановлюється без перекосу, а кріплення та різьба допускають рівномірне затягування.

Коли потрібна заміна

Прокладку перевіряють після виявлення слідів прориву газів у місці з’єднання головки з циліндром, зниження компресії, послаблення кріплення головки або після розбирання верхньої частини двигуна. Пошкоджене, продавлене чи деформоване кільце не забезпечує рівномірного контакту по всьому колу. Під час діагностики необхідно одночасно оцінити площини деталей: локальне прогоряння або повторна негерметичність можуть бути пов’язані не лише із самою прокладкою.

Встановлення

Монтаж виконують на охололому та розібраному двигуні. Стару прокладку й забруднення видаляють, не пошкоджуючи посадкові поверхні. Нове кільце укладають без заломів і зміщення відносно циліндра. Головку встановлюють рівно, після чого кріплення затягують рівномірно та в послідовності, передбаченій настановою з ремонту конкретного двигуна. Значення моменту затягування потрібно брати з документації до відповідної модифікації Мінськ: надмірне зусилля може деформувати деталі або пошкодити різьбу, а недостатнє не створить рівномірного притискання.

Перед замовленням зіставте прокладку JING mod.A з фактичною конфігурацією циліндра та головки. Особливо уважно перевіряйте розміри після розточування, заміни циліндро-поршневої групи або встановлення деталей іншої модифікації. Точний добір і акуратне складання забезпечують щільне з’єднання головки з циліндром без необхідності підганяти кільце безпосередньо під час монтажу.
