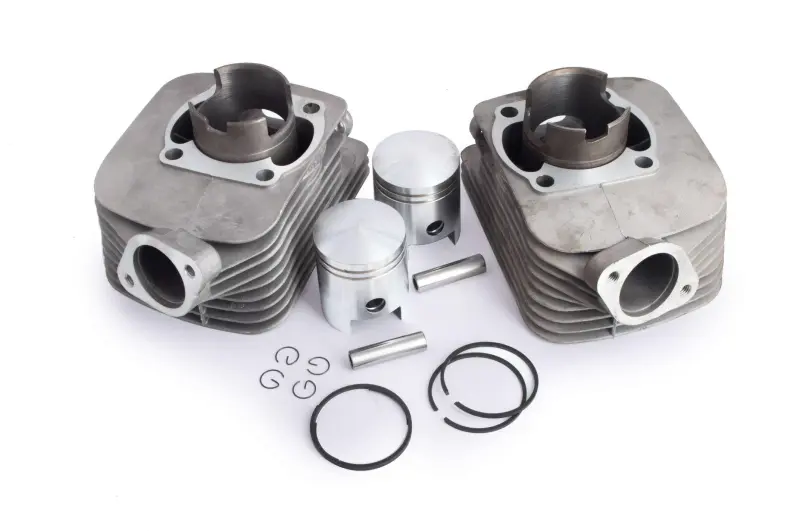

ЦПГ ІЖ Юпітер 5 Ø62 JING mod.A

Циліндро-поршнева група ІЖ Юпітер 5 Ø62 JING mod.A

ЦПГ призначена для ремонту двотактного двигуна мотоцикла ІЖ Юпітер 5. Номінальний діаметр циліндра становить 62 мм, діаметр поршневого пальця — 14 мм. Парне виконання циліндрів і поршнів відповідає компонуванню двигуна цієї моделі та дає змогу одночасно оновити сполучені деталі циліндро-поршневої частини.

Під час роботи двигуна поршні рухаються в циліндрах, беруть участь у стисканні паливної суміші та передають зусилля через пальці на шатунний механізм. Стан цих деталей безпосередньо пов’язаний із компресією, стабільністю запуску та характером роботи мотора. Заміна ЦПГ потрібна за критичного зношення поверхонь, появи задирів, пошкодження поршнів, зношення канавок під кільця або після розбирання двигуна, коли вимірювання підтверджують неможливість подальшого використання старих циліндрів і поршнів.

Основні параметри

• Призначення: ремонт циліндро-поршневої частини двигуна ІЖ Юпітер 5.
• Тип двигуна: двотактний.
• Робочий об’єм моделі: 350 см³.
• Діаметр циліндра: 62 мм.
• Діаметр поршневого пальця: 14 мм.
• Виконання: mod.A.
• Виробник: JING.

Як правильно підібрати ЦПГ

Перед замовленням потрібно переконатися, що ремонтується саме двигун ІЖ Юпітер 5 відповідної конфігурації. Головні параметри для перевірки — діаметр 62 мм і поршневий палець 14 мм. Ці значення слід зіставити з фактичними розмірами демонтованих деталей і результатами дефектування двигуна. Не варто обирати поршневу групу лише за зовнішньою подібністю: деталі для різних версій ІЖ можуть відрізнятися діаметрами, посадками, розташуванням вікон, формою патрубків і кріпильних поверхонь.

Позначення mod.A також використовується для ідентифікації конкретного виконання. Якщо двигун уже ремонтували, у ньому могли бути встановлені деталі іншого ремонтного розміру або окремі компоненти від іншої модифікації. Тому до придбання доцільно перевірити історію ремонту, виміряти циліндри й пальці точним інструментом, а також зіставити розташування каналів, випускних фланців і кріпильних отворів із демонтованою ЦПГ.

Підготовка та встановлення

Монтаж виконують на розібраному й очищеному двигуні після перевірки стану шатунів, втулок, колінчастого вала та посадкових площин. Перед складанням майстер вимірює сполучені деталі, контролює потрібні зазори відповідно до ремонтної документації ІЖ Юпітер 5 і перевіряє вільний рух кожного поршня. Поверхні картера та з’єднань очищають від залишків старих ущільнень, не пошкоджуючи площини прилягання.

Поршні встановлюють із правильною орієнтацією відносно вікон циліндрів. Поршневі кільця мають займати передбачене положення в канавках, а фіксатори пальців — надійно розташовуватися у своїх посадкових місцях. Після складання циліндри затягують рівномірно, без перекосу, дотримуючись рекомендованої послідовності та моменту затягування для двигуна. Перед першим запуском перевіряють обертання механізму вручну, відсутність заїдань і правильність приєднання впуску та випуску.

ЦПГ JING Ø62 mod.A підходить для планового відновлення ІЖ Юпітер 5 і ремонту після пошкодження попередньої поршневої частини. Точне дефектування перед монтажем допомагає виявити супутні зношені деталі та не поєднувати новий комплект із несправними компонентами двигуна.
