Віброізоляційна гумка циліндра JAWA VCH, 9 секцій

Віброізоляційна гумка циліндра JAWA VCH

Деталь призначена для встановлення між зовнішніми ребрами охолодження циліндра мотоцикла JAWA. Вона гасить резонансні коливання ребер і зменшує пов’язаний із ними металевий шум під час роботи двигуна. Це не ущільнення циліндра і не прокладка: гумка розміщується зовні та взаємодіє безпосередньо з оребренням повітряного охолодження.

Призначення та конструкція

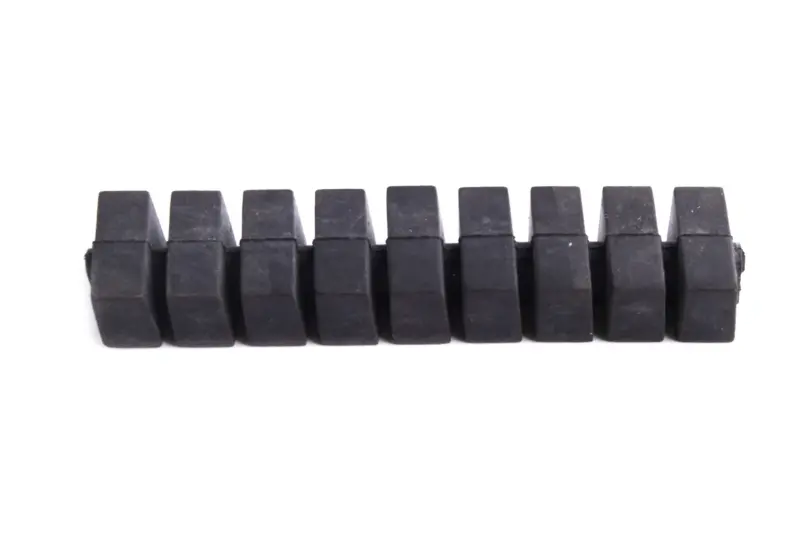

Гумова деталь має форму з’єднаної смуги з дев’ятьма повторюваними секціями. Така будова дає змогу розташувати її вздовж групи ребер: окремі ділянки входять у проміжки та стримують вільне резонансне деренчання сусідніх ребер. Еластична конструкція сприймає дрібні коливання без жорсткого металевого контакту. Правильно встановлена гумка допомагає зменшити характерний дзвін оребрення, який може ставати помітнішим у певному діапазоні обертів двигуна.

Деталь належить до зовнішніх компонентів циліндра та не бере участі у стисканні паливної суміші, передаванні зусилля від поршня або герметизації двигуна. Її встановлюють під час складання циліндрів, після обслуговування верхньої частини двигуна або замість старої гумки, що затверділа, розтріскалася, деформувалася чи перестала надійно триматися між ребрами. Заміна також потрібна, якщо штатну деталь було втрачено під час розбирання.

Що перевірити під час вибору

На мотоциклах JAWA застосовуються різні циліндри та варіанти віброгасників, тому самої назви марки недостатньо. Перед придбанням зіставте форму деталі з установленим циліндром. Основні орієнтири — дев’ять секцій, загальна довжина смуги, крок між секціями, профіль посадкових ділянок і відстань між ребрами. Якщо стара гумка збереглася, порівняйте її геометрію з новою, враховуючи можливе розтягнення та деформацію зношеної деталі.

• Місце встановлення: зовнішні ребра повітряного охолодження циліндра.
• Функція: демпфування коливань оребрення та зменшення спричиненого ними шуму.
• Матеріал: гума.
• Конструкція: суцільна смуга з дев’ятьма повторюваними секціями.
• Марка застосування: мотоцикли JAWA; конкретну модифікацію визначають за циліндром і геометрією посадки.
• Бренд деталі: VCH.

Установлення та перевірка посадки

Монтаж виконують на охололому й очищеному циліндрі. Із проміжків між ребрами видаляють бруд і залишки пошкодженої гуми, після чого оглядають самі ребра: вони не повинні заважати рівномірному розташуванню деталі. Гумку послідовно вводять секціями у передбачені проміжки, не розтягуючи смугу більше, ніж потрібно. Під час установлення не варто відгинати ребра або користуватися гострими інструментами, здатними пошкодити гуму та поверхню циліндра.

Після монтажу всі секції мають розташовуватися рівно, без перекручування, затиснутих країв і вільно виступаючих ділянок. Деталь повинна утримуватися між ребрами завдяки відповідності своєї форми посадковому місцю. Вона не має довільно перекривати проміжки оребрення або торкатися деталей, які рухаються чи нагріваються окремо від циліндра. Після першого прогрівання двигуна доцільно перевірити, чи збереглася рівномірна посадка.

Ця гумка використовується для відновлення штатного вібродемпфування циліндра JAWA під час ремонту або комплектування двигуна. Точне зіставлення конфігурації особливо потрібне для мотоцикла із заміненим циліндром чи деталями від іншої модифікації: орієнтуйтеся на фактичне оребрення, кількість посадкових проміжків і форму збереженого зразка.
