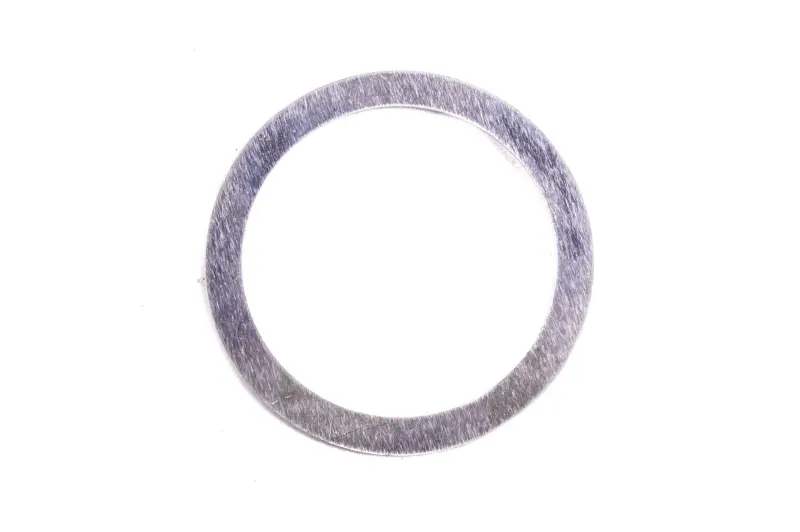

Прокладка головки циліндра Карпати SHUK

Прокладка головки циліндра для мопеда Карпати SHUK

Прокладка SHUK призначена для встановлення між циліндром і його головкою на мопеді Карпати з двотактним двигуном об’ємом 50 см³. Деталь ущільнює стик двох спряжених поверхонь у зоні камери згоряння. Її стан безпосередньо впливає на герметичність з’єднання та збереження компресії, тому справна прокладка потрібна після розбирання верхньої частини циліндро-поршневої групи або під час усунення розгерметизації.

Призначення деталі

Під час роботи двигуна в циліндрі багаторазово змінюються тиск і температура. Прокладка розташовується на межі циліндра та головки, закриваючи газам шлях через їхній стик. Плоска кільцева форма відповідає розташуванню деталі навколо циліндрового отвору та не перекриває робочу порожнину. За справного ущільнення з’єднання залишається герметичним, а двигун не втрачає компресію через місце прилягання головки.

Заміну виконують, якщо попередня прокладка деформована, продавлена, розірвана або більше не ущільнює з’єднання належним чином. Підставою перевірити цю ділянку також є сліди прориву газів біля стику, забруднення навколо головки чи зниження компресії після робіт із циліндром. Після зняття головки вже використану прокладку варто уважно оцінити: залишкова деформація може завадити їй повторно обтиснутися по всьому колу.

Як правильно підібрати

Назва «Карпати» визначає основне призначення позиції, проте перед установленням необхідно врахувати конкретну модифікацію двигуна. Порівняйте нову деталь зі знятою прокладкою за зовнішнім і внутрішнім діаметром, товщиною, формою країв та положенням відносно циліндрового отвору. Кільце має лежати рівно, не заходити всередину робочої порожнини й не виступати так, щоб перешкоджати повному приляганню головки.

• Тип деталі: прокладка головки циліндра.
• Застосування: вітчизняний мопед Карпати.
• Тип двигуна: двотактний.
• Робочий об’єм двигуна: 50 см³.
• Бренд виробу: SHUK.
• Форма: плоске кільце з центральним отвором.

Підготовка та встановлення

Перед складанням видаліть із циліндра та головки залишки попереднього ущільнення й забруднення. Посадкові площини мають бути чистими, без фрагментів старої прокладки, глибоких задирок і помітних пошкоджень. Деталь укладають без перекосу та зміщення відносно циліндра. Якщо головка не сідає вільно на своє місце, положення прокладки потрібно перевірити до затягування, а не виправляти зусиллям кріплень.

Кріплення головки затягують рівномірно, у послідовності та із зусиллям, передбаченими настановою для встановленого двигуна. Нерівномірне затягування здатне створити перекіс, через який кільце обтискається неоднаково по колу. Після складання слід перевірити стик на ознаки прориву газів і переконатися, що двигун зберігає нормальну компресію.

Прокладка Карпати SHUK підходить для планового ремонту циліндро-поршневої групи, складання двигуна після зняття головки та усунення втрати герметичності у верхній частині циліндра. Для точного вибору зіставте конфігурацію двигуна й фактичні посадкові розміри зі знятою деталлю: модель мопеда сама по собі не виключає відмінностей між версіями та раніше встановленими комплектами циліндра.
