Поршень SEE для Zongshen CB125 +0,25, Ø56,75 мм, палець Ø15 мм, OHC

Поршень SEE для Zongshen CB125 +0,25, Ø56,75 мм, OHC

Ремонтний поршень призначений для циліндро-поршневої групи чотиритактного двигуна Zongshen CB125 із позначенням OHC. Діаметр деталі становить 56,75 мм, діаметр поршневого пальця — 15 мм. Розмір +0,25 належить до першої ремонтної групи: такий поршень підбирають не для стандартного незношеного циліндра, а після вимірювання циліндра та його обробки під відповідний ремонтний діаметр. Деталь бере участь у стисканні робочої суміші й передає зусилля від тиску газів через поршневий палець і шатун до колінчастого вала.

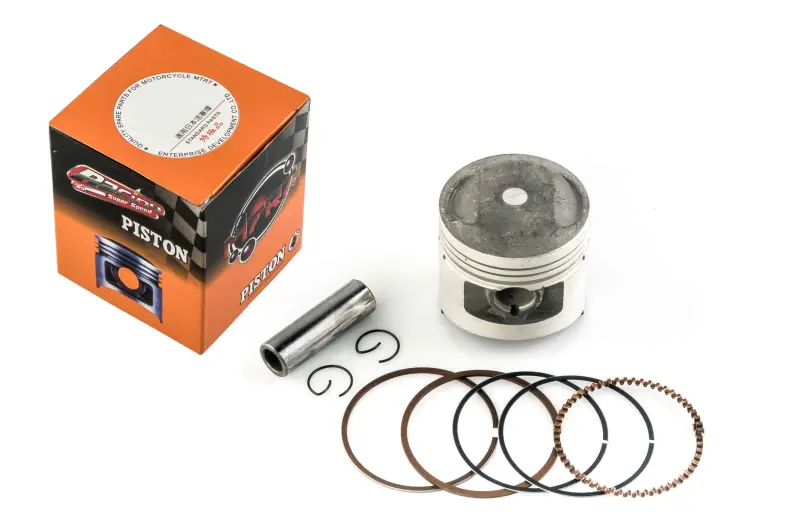

До набору входять поршень із канавками під кільця, поршневий палець, два стопорні кільця та комплект поршневих кілець. Компресійні кільця ущільнюють простір над поршнем, а складене мастилознімне кільце регулює кількість мастила на стінці циліндра. Узгоджена робота цих деталей має значення для компресії, витрати мастила та стабільної роботи двигуна. Усі компоненти слід установлювати як підібраний за розміром набір, не поєднуючи їх зі зношеними деталями непідтвердженої розмірної групи.

Як правильно підібрати поршень

Позначення CB125 та OHC самі по собі не замінюють вимірювань: у мотоциклетних двигунів однієї комерційної серії можуть траплятися різні виконання циліндро-поршневої групи. Перед замовленням потрібно визначити фактичний діаметр циліндра, розмір установленого поршня та діаметр пальця. Циліндр вимірюють нутроміром у кількох поясах і взаємно перпендикулярних напрямках, щоб оцінити зношення, овальність і конусність. Остаточне рішення щодо розточування та монтажного зазору майстер ухвалює за результатами вимірювань.

• Діаметр поршня: 56,75 мм.
• Ремонтна група: +0,25, перший ремонт.
• Діаметр пальця: 15 мм.
• Тип двигуна: чотиритактний.
• Застосування: Zongshen CB125 із конфігурацією OHC; відповідність конкретній модифікації перевіряють за розмірами розібраного двигуна.
• Склад набору: поршень, палець, два стопорні кільця та поршневі кільця.

Додатково порівнюють форму днища, розташування й розміри клапанних вибірок, висоту поршня, положення отвору під палець, кількість і профіль кільцевих канавок. Ці ознаки впливають на положення поршня в циліндрі та проміжки відносно клапанів і головки. Якщо старий поршень зруйнований або сильно зношений, контрольні розміри знімають із циліндра та неушкоджених спряжених деталей, а конфігурацію уточнюють за модифікацією двигуна.

Коли потрібна заміна

Підставою для ремонту можуть бути задири на спідниці, пошкодження днища, тріщини, зношення отворів під палець або канавок кілець, підвищена витрата мастила, зниження компресії та сторонній механічний шум. Один новий поршень не усуває дефекти циліндра автоматично. Перед складанням перевіряють поверхню циліндра, стан шатуна та його верхньої головки, палець, кільця і стопорні канавки. Якщо циліндр має значне зношення або неправильну геометрію, його спочатку обробляють під обрану ремонтну групу.

Рекомендації зі встановлення

Монтаж виконують на чистих і змащених поверхнях. Поршневі кільця встановлюють у передбаченій послідовності відповідним інструментом, контролюють їх вільне переміщення в канавках і розводять замки згідно з інструкцією виробника двигуна. Поршень заводять у циліндр через оправку для стискання кілець без ударного навантаження. Напрямок установлення визначають за геометрією днища та передбаченими позначеннями конкретної деталі. Нові стопорні кільця мають повністю ввійти у свої канавки; деформовані фіксатори повторно не використовують.

Після складання двигун провертають вручну та перевіряють вільний рух, відсутність контакту поршня з клапанами і правильність фаз газорозподілу. Поршень Ø56,75 мм доцільно обирати тоді, коли вимірювання підтверджують першу ремонтну групу, палець Ø15 мм і повний збіг геометрії з двигуном Zongshen CB125 OHC. Такий порядок підбору допомагає виконати ремонт без повторного розбирання через невідповідність розмірів.
