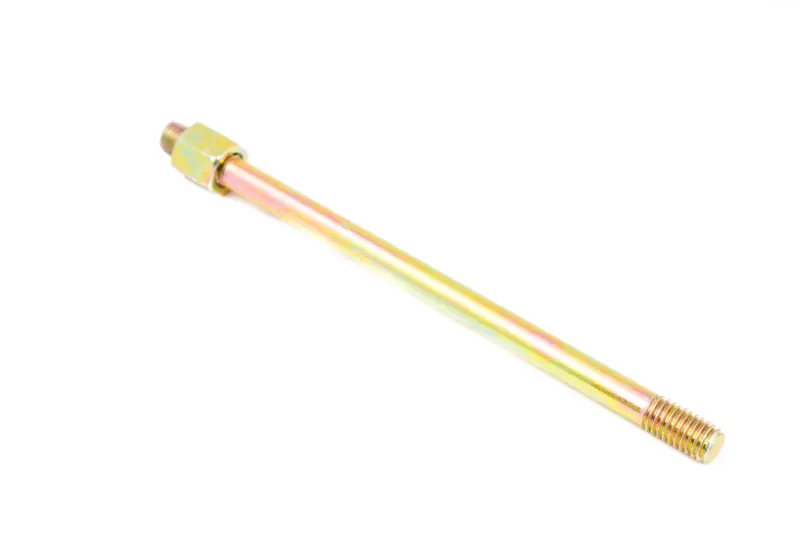

Шпилька циліндра Урал JING

Шпилька циліндра Урал JING

Шпилька призначена для кріплення циліндра в чотиритактному двигуні мотоцикла Урал об’ємом 650 см³. Це довга стрижнева кріпильна деталь, яка бере участь у з’єднанні циліндра та головки з картером двигуна. Таке кріплення має зберігати правильне взаємне положення деталей після складання, тому стан шпильки й сполучених різьбових отворів має значення під час ремонту циліндро-поршневої групи.

Конструкція деталі включає видовжений гладкий стрижень і різьбову ділянку на кінці. Шпилька встановлюється у призначене для неї різьбове посадкове місце, проходить крізь отвори деталей, що з’єднуються, та сприймає зусилля затягування кріплення. У двигунах сімейства Урал циліндр закріплюється на картері чотирма шпильками, а в конструкції також застосовуються шпильки кріплення головки циліндра. Тому перед замовленням потрібно точно визначити, яка позиція потрібна для конкретного двигуна та місця монтажу.

Призначення та причини заміни

Нову шпильку встановлюють під час ремонту двигуна, зняття циліндра або головки, а також замість деталі з пошкодженою різьбою, вигином чи порушеною геометрією. Підставою для перевірки є зірвані витки, ускладнене нагвинчування кріплення, слабка посадка шпильки в картері та сліди деформації. Повторне використання пошкодженої деталі може завадити рівномірному складанню з’єднання та правильному приляганню сполучених поверхонь.

Шпилька не бере участі в русі поршня та не стискає паливну суміш. Її завдання стосується кріплення деталей циліндрового вузла. За справної різьби та правильно підібраної геометрії вона дає змогу виконати передбачене конструкцією затягування без перекосу. Стан однієї шпильки варто оцінювати разом з іншим кріпленням: помітна відмінність за довжиною, формою різьби або висотою встановлення потребує перевірки до остаточного складання.

Що перевірити під час добору

• Модель і двигун: товар розрахований на чотиритактні мотоцикли Урал з об’ємом двигуна 650 см³; сумісність із конкретною модифікацією визначають за конструкцією встановленого мотора.
• Місце встановлення: потрібно розрізняти шпильки циліндра, головки та інші різьбові кріплення картера, адже зовні подібні деталі можуть мати різну довжину й призначення.
• Загальна довжина: порівняйте нову деталь зі знятою шпилькою за повною довжиною та висотою виступання після встановлення.
• Різьба: мають збігатися її діаметр, крок, довжина різьбових ділянок і напрямок нагвинчування.
• Форма: зіставте довжину гладкої частини, розташування переходів і конфігурацію обох кінців.
• Сполучене кріплення: гайки та шайби мають відповідати використаній різьбі й схемі складання конкретного двигуна.

Рекомендації зі встановлення

Перед монтажем очищають різьбовий отвір і перевіряють його на зірвані витки, забруднення та ослаблену посадку. Шпилька має вкручуватися по різьбі без перекосу; її не можна використовувати для силового виправлення пошкодженого отвору. Також перевіряють площини циліндра й картера, стан прокладок і вільне проходження шпильки крізь призначені отвори.

Після попереднього складання контролюють однакове положення кріплення та відсутність перекосу циліндра або головки. Остаточне затягування виконують у послідовності та з моментом, передбаченими настановою для конкретної модифікації двигуна Урал. Такий підхід особливо потрібний після заміни однієї шпильки: нова деталь має повністю відповідати решті за встановлювальними параметрами. Шпилька JING підходить для планового відновлення циліндрового кріплення, коли підтверджені двигун 650 см³, місце монтажу та всі розміри знятої деталі.
