Склянка ручного стартера для двигуна 177F (9 к.с.)

Склянка ручного стартера для двигуна 177F (9 к.с.)

Ця деталь є відповідною частиною ручного пускового механізму двигуна 177F потужністю 9 к.с. Під час витягування шнура зачепи стартера контактують зі склянкою та передають двигуну обертання, потрібне для запуску. Після запуску зачепи звільняють склянку, а шнур повертається до корпусу стартера. Справний стан деталі забезпечує чітке спрацьовування механізму без холостих ривків і повторних спроб через зрив зачеплення.

Склянка призначена для обслуговування ручного стартера бензинового одноциліндрового чотиритактного двигуна 177F із повітряним охолодженням. Такі двигуни використовують на мотоблоках та іншій техніці відповідної конфігурації. Модель двигуна є головною умовою підбору, проте самого позначення 177F недостатньо: деталі пускової системи можуть відрізнятися виконанням, посадковими точками та геометрією.

Призначення та особливості конструкції

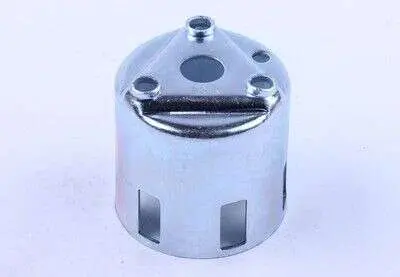

Виріб виконаний як окрема чашоподібна деталь із циліндричною бічною частиною та заокругленою верхньою поверхнею. Конструкція має центральний отвір, кілька точок кріплення і бічні прорізи. Така форма утворює відповідну поверхню для зачепів ручного стартера. Склянка не є повним стартером у зборі: корпус, поворотна пружина, шків зі шнуром і руків’я належать до інших частин механізму.

• Модель двигуна: 177F.
• Номінальна потужність сумісної версії: 9 к.с.
• Тип деталі: склянка, або відповідний шків, ручного стартера.
• Місце застосування: механічний пусковий механізм двигуна мотоблока.
• Призначення: приймання зусилля від зачепів стартера та передавання обертання двигуну під час витягування шнура.

Як перевірити сумісність

Перед замовленням зніміть стару деталь або забезпечте до неї вільний доступ для порівняння. Перевірте загальну висоту та зовнішній діаметр, форму верхньої частини, діаметр центрального отвору, кількість і розташування точок кріплення, профіль зон зачеплення та розміщення бічних прорізів. Усі ці параметри мають відповідати встановленій склянці. Порівняння лише за потужністю двигуна не усуває можливих відмінностей між модифікаціями пускового механізму.

Одночасно огляньте відповідні зачепи ручного стартера. Їхні крайки мають вільно виходити під час витягування шнура, упевнено контактувати зі склянкою та повертатися після відпускання руків’я. Якщо зачепи, осі або пружини стартера пошкоджені, встановлення нової склянки саме по собі може не усунути прослизання. Варто також перевірити корпус, шків і шнур: тугий хід, перекіс чи заїдання потребують окремого обслуговування.

Коли потрібна заміна

Підставою для перевірки склянки є холостий хід шнура, періодичні зриви під час ривка, удари в момент зачеплення, помітно заокруглені контактні крайки, тріщини або деформація. Подальша робота з пошкодженою деталлю погіршує узгодженість контакту із зачепами та може прискорити зношування сполучених частин стартера.

Під час монтажу склянку встановлюють у тому самому положенні, що й демонтовану деталь, без підрізання, розсвердлювання та примусової посадки. Точки кріплення мають збігтися вільно, а після складання механізм потрібно прокрутити вручну й переконатися, що зачепи входять у контакт і повертаються без заклинювання. Така перевірка допомагає відрізнити помилку підбору від несправності інших деталей ручного стартера.
