Втулка заводного вала мотоблока 175N/180N (7/9 к.с.)

Втулка заводного вала мотоблока 175N/180N

Деталь призначена для ремонту пускового механізму мотоблоків із двигунами серій 175N та 180N, які в товарних каталогах також позначаються як моделі потужністю 7/9 к.с. Втулка встановлюється в місці проходження заводного вала та утворює для нього посадкову опору. Від стану цієї пари залежать положення вала, відсутність помітного перекосу й нормальна дія механізму під час запуску двигуна.

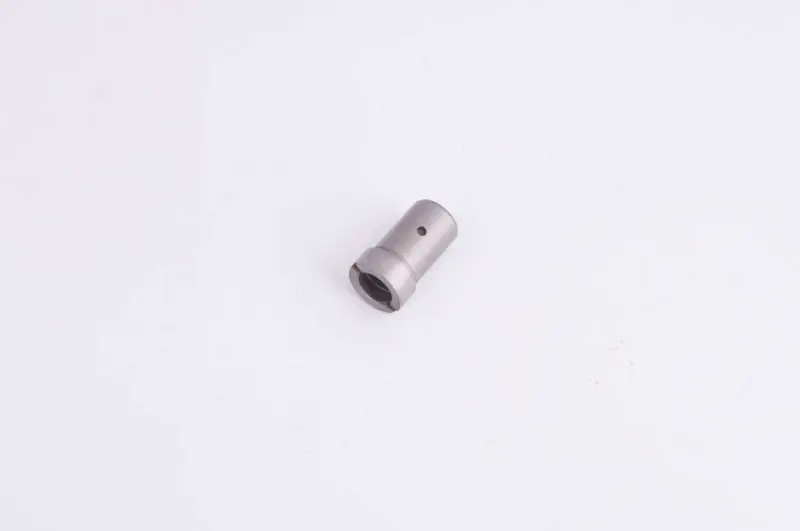

Втулка має циліндричний корпус, ступінчастий зовнішній профіль, наскрізний осьовий отвір і бічний радіальний отвір. Виступний буртик визначає положення деталі відносно посадкового місця, тому під час добору потрібно враховувати не лише моделі 175N та 180N, а й форму демонтованої втулки. Розташування буртика та бічного отвору має відповідати попередній деталі й конструкції конкретної модифікації двигуна.

Що перевірити перед вибором

Позначення двигуна є головним орієнтиром, але самого запису 175N або 180N недостатньо для безпомилкового добору. У техніці різних років випуску та варіантів складання можуть траплятися відмінності у виконанні сполучених деталей. Перед установленням порівняйте нову втулку зі знятою за всіма доступними ознаками.

• Модель двигуна: виріб заявлений для серій 175N і 180N; позначення потрібно брати безпосередньо з двигуна, а не визначати лише за назвою мотоблока.
• Зовнішня посадка: зіставте діаметр корпусу, довжину циліндричної частини та ступінчастий перехід.
• Внутрішній отвір: його діаметр має відповідати заводному валу без надмірного проміжку та заклинювання.
• Буртик: перевірте бік його розташування, зовнішній діаметр і глибину посадки відносно корпусу.
• Бічний отвір: порівняйте діаметр, відстань від торця та положення після встановлення.
• Сполучені поверхні: огляньте вал і посадкове гніздо; нова втулка не усуне дефект, якщо вони мають значне спрацювання або деформацію.

Коли потрібна заміна

Перевірити втулку варто при появі люфту заводного вала, перекосу, стороннього шуму чи слідів нерівномірного контакту. Причиною заміни також можуть бути деформація корпусу втулки, пошкодження торця, спрацювання внутрішнього отвору або порушення посадки в гнізді. Подальше використання деталі з такими дефектами ускладнює точну дію механізму та може збільшити навантаження на сусідні частини.

Перед заміною пусковий механізм доцільно розібрати та оцінити комплексно. Якщо спрацьований сам вал, розбите посадкове місце або пошкоджені сполучені деталі, встановлення лише нової втулки може не прибрати люфт. Одночасна перевірка всіх контактних поверхонь допомагає визначити справжню причину несправності та уникнути повторного розбирання.

Установлення та перевірка після ремонту

Монтаж виконують у очищене посадкове місце після видалення забруднень і залишків старого мастила. Втулку розміщують у правильній орієнтації за буртиком та бічним отвором, не допускаючи перекосу й ударів по краю. Спосіб запресовування, допустимий проміжок і потребу в змащуванні визначають за технічною документацією конкретного двигуна. Якщо деталь входить із надмірним зусиллям або залишається вільною, складання потрібно припинити й повторно перевірити розміри сполучення.

Після монтажу вал має розташовуватися співвісно та рухатися так, як передбачено конструкцією пускового механізму. До остаточного складання перевірте відсутність заїдання, надмірного люфту й контакту буртика з невідповідною поверхнею. Ця втулка підходить для планового ремонту та відновлення пускового механізму 175N/180N за умови точного збігу геометрії зі знятою деталлю.
