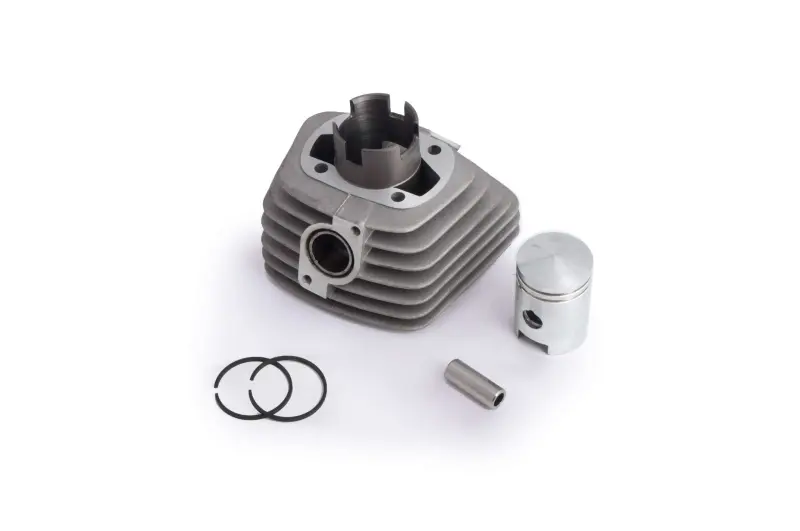

ЦПГ MANLE для мопеда Карпати, Ø38 мм, палець 12 мм

Циліндро-поршнева група MANLE для мопеда Карпати

Комплект призначений для ремонту двошвидкісного мопеда «Карпати» з двигуном V-50. ЦПГ утворює простір, у якому стискається та згоряє паливна суміш, а рух поршня через палець і шатун передається колінчастому валу. Стан цих деталей безпосередньо пов’язаний із компресією, впевненим запуском і здатністю двигуна розвивати тягу під навантаженням.

Номінальний діаметр циліндра та поршня становить 38 мм. Поршневий палець має діаметр 12 мм і довжину 31 мм, а два поршневі кільця — товщину 2 мм. Ці параметри потрібно розглядати разом: збігу лише за моделлю мопеда недостатньо, якщо двигун раніше ремонтували, замінювали або складали з деталей різних виконань.

Склад і призначення деталей

• Циліндр Ø38 мм спрямовує рух поршня та формує внутрішній простір двигуна. Зовнішні ребра збільшують площу поверхні для відведення тепла за повітряного охолодження.
• Поршень Ø38 мм сприймає тиск газів і передає зусилля на шатун. Дві канавки призначені для встановлення кілець із набору.
• Два кільця завтовшки 2 мм ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи підтримувати компресію та обмежувати прорив газів у картер.
• Палець Ø12×31 мм з’єднує поршень із верхньою головкою шатуна та забезпечує рухомість цього з’єднання.
• Два стопорні кільця утримують палець від осьового зміщення після монтажу.

Як перевірити сумісність

До розбирання двигуна уточніть його модель і фактичне виконання встановленої ЦПГ. Порівняйте діаметр старого поршня, діаметр і довжину пальця, товщину кілець, розташування кріпильних отворів та конфігурацію каналів циліндра. Додатково перевірте посадку циліндра на картер, сполучення з головкою та випускним патрубком. Такий контроль особливо потрібний для мопедів, що вже ремонтувалися: зовні подібні деталі можуть відрізнятися посадковими розмірами й не підходити для складання.

Діаметр 38 мм стосується поршня та циліндра цього комплекту, а палець 12 мм — з’єднання поршня із шатуном. Якщо на мопеді встановлено інший двигун або використано деталі ремонтного розміру, вибирати ЦПГ лише за назвою «Карпати» не можна. Перед замовленням виміряйте демонтовані компоненти відповідним інструментом і зіставте отримані значення із зазначеними параметрами.

Монтаж і введення в роботу

Перед установленням очистьте привалкові поверхні та огляньте картер, головку циліндра, шатун і посадку пальця. На сполучуваних площинах не повинно залишатися фрагментів старих ущільнень, нагару чи забруднень, здатних порушити посадку. Кільця встановлюють у відповідні канавки без перекосу й надмірного розтягування; їхні замки мають зайняти передбачене конструкцією положення. Стопорні кільця пальця потрібно повністю посадити в канавки поршня.

Після складання слід перевірити вільне переміщення механізму вручну, відсутність заїдань і правильність з’єднання циліндра з впускним та випускним трактами. Кріплення затягують рівномірно із зусиллям, установленим документацією двигуна. Режим першого запуску й подальшого припрацювання вибирають за настановою для конкретного мотора, оскільки він залежить від стану інших деталей і застосованих експлуатаційних матеріалів.

Коли потрібна заміна ЦПГ

Перевірка циліндро-поршневої групи потрібна в разі зниження компресії, ускладненого запуску, падіння тяги, стороннього стуку або після виявлення задирів на поршні та циліндрі. Підставою для розбирання також стають пошкоджені кільця, зношені канавки поршня й помітний люфт у з’єднанні з пальцем. Комплектна заміна циліндра, поршня, кілець і пальця дає змогу складати основні сполучувані деталі з узгодженими номінальними розмірами, однак перед монтажем потрібно усунути причину попереднього зношення та оцінити стан шатуна, колінчастого вала, системи змащування й охолоджувальних поверхонь.
