Поршнева група ІЖ Юпітер-5 Ø62 MANLE

Поршнева група ІЖ Юпітер-5 Ø62 MANLE

Комплект призначений для ремонту циліндро-поршневої частини двотактного двоциліндрового двигуна мотоцикла ІЖ Юпітер-5. Діаметр циліндра 62 мм відповідає штатному номінальному параметру цього двигуна, а діаметр поршневого пальця становить 14 мм. Поршнева група підходить для відновлення мотора в разі зношення циліндрів, поршнів і кілець, пошкодження поверхонь тертя або зниження компресії.

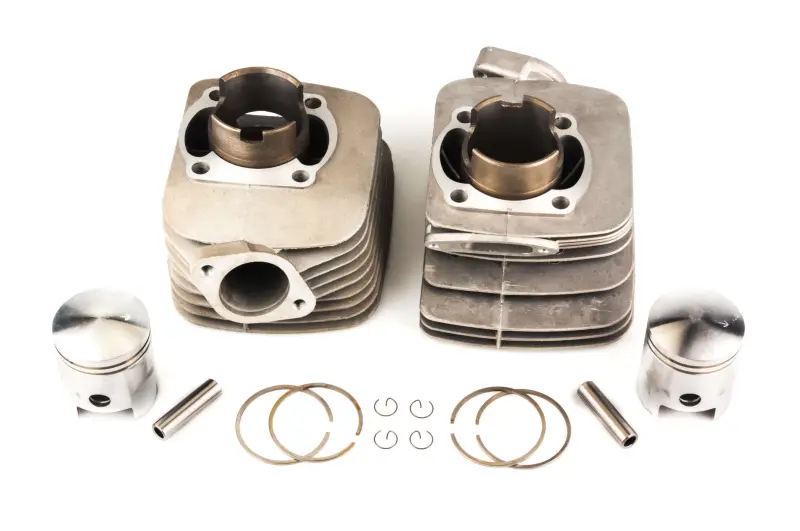

До комплекту входять два циліндри, два поршні, поршневі кільця, два пальці та стопорні кільця. Парний набір розрахований на обслуговування обох циліндро-поршневих частин двигуна. Поршні передають зусилля через пальці й шатуни на колінчастий вал, а кільця ущільнюють проміжок між поршнями та стінками циліндрів. Від правильного добору й монтажу цих деталей залежать компресія, запуск, стабільність роботи та тяга двигуна.

Будова та призначення

Циліндри мають зовнішнє оребрення, потрібне для повітряного охолодження, а також впускні, випускні й перепускні вікна, що беруть участь у газообміні двотактного мотора. Розташування вікон, фланців і кріпильних отворів має відповідати конструкції двигуна Юпітер-5. Поршні встановлюються в певному напрямку: згідно з настановою Іжмашу, стрілка на днищі повинна бути спрямована в бік, протилежний руху мотоцикла, а стопорні штифти кілець — до випускного вікна циліндра.

Що перевірити перед вибором

• Модель двигуна: комплект розрахований на ІЖ Юпітер-5 із двоциліндровим двотактним мотором; деталі інших поколінь не можна добирати лише за зовнішньою подібністю.
• Розміри: зіставте діаметр циліндра 62 мм і палець 14 мм із конфігурацією двигуна, який ремонтується.
• Посадкові місця: порівняйте форму основи циліндрів, розташування кріпильних отворів, випускних патрубків і каналів із демонтованими деталями.
• Стан спряжень: перевірте шатуни, втулки верхніх головок, шпильки, посадкові площини картера та головки циліндрів.
• Фактичні проміжки: циліндри, поршні, пальці й кільця необхідно виміряти до остаточного складання, навіть якщо вказано номінальний діаметр.

Підготовка та встановлення

Монтаж виконують на очищеному розібраному двигуні. До встановлення перевіряють розмірну відповідність циліндрів і поршнів, свободу переміщення пальців, проміжок у стиках кілець і стан канавок. Кільця потрібно встановлювати без перекосу, суміщаючи їхні замки зі стопорними штифтами. Стопорні кільця пальців мають повністю ввійти в канавки: неповна фіксація здатна спричинити контакт пальця зі стінкою циліндра.

Під час надягання циліндрів важливо не зламати кільця об краї вікон і не допустити потрапляння забруднень або дрібних деталей до картера. Посадкові площини мають бути чистими, а кріплення головок і циліндрів слід затягувати рівномірно, у послідовності та з моментом, передбаченими ремонтною документацією. Прокладки й інші ущільнення добираються окремо з урахуванням стану розібраного двигуна.

Коли потрібен ремонт ЦПГ

Діагностика поршневої частини необхідна в разі падіння компресії, ускладненого запуску, втрати тяги, механічного стукоту, задирок, зношення дзеркала циліндрів, кілець або поршневих канавок. Перед заміною слід виключити несправності системи живлення, запалювання, ущільнень картера та колінчастого механізму, оскільки вони можуть мати подібні прояви.

Практичні переваги

• Парний склад дає змогу замінити деталі обох циліндрів у межах одного ремонту та виконати їх спільну перевірку перед складанням.
• Розвинене оребрення циліндрів забезпечує відведення тепла повітряним потоком під час роботи штатної системи охолодження двигуна.
• Циліндри, поршні, пальці, кільця та фіксатори зібрані в одному наборі, тому основні спряжені деталі можна перевірити й підготувати одночасно.

Після складання двигуну потрібне дбайливе припрацювання без високих обертів, перевантаження та тривалого руху на нижчих передачах. Контроль нагрівання, якості паливно-мастильної суміші й роботи обох циліндрів під час перших поїздок допомагає вчасно виявити помилки регулювання або монтажу.
