Дискові гальмівні колодки MANLE для Honda DIO/TACT

Дискові гальмівні колодки MANLE для Honda DIO та TACT

Колодки призначені для дискового гальма японських скутерів Honda DIO та Honda TACT. Вони встановлюються в супорт і під час натискання на гальмівний важіль притискаються фрикційними поверхнями до диска, створюючи потрібне для уповільнення тертя. Деталь підходить для обслуговування 50-кубових двотактних моделей, проте перед придбанням потрібно врахувати конкретну модифікацію скутера та конструкцію встановленого супорта.

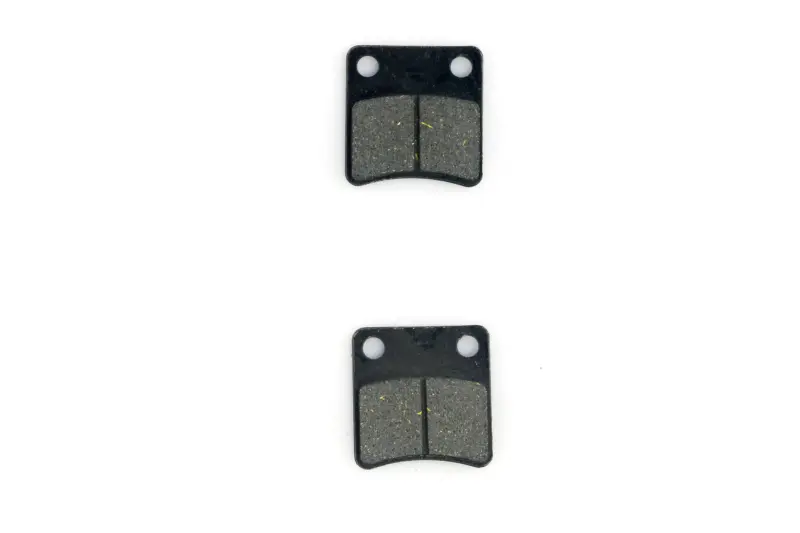

Основа кожної колодки має прямокутну верхню частину з двома круглими отворами, фрикційну накладку з центральною канавкою та увігнутий нижній край. Така геометрія є важливим орієнтиром під час підбору: навіть у скутерів однієї серії гальмівні механізми можуть відрізнятися залежно від версії та року випуску. Найнадійніше заздалегідь зіставити контур, розташування отворів і форму нижньої крайки з демонтованими колодками.

Призначення та критерії вибору

У дисковому механізмі колодки взаємодіють із ротором з обох боків. Стан фрикційного шару безпосередньо впливає на характер уповільнення, рівень стороннього шуму та стабільність роботи супорта. Зношена накладка зменшує ефективність гальмування, може спричиняти шум під час контакту з диском і сприяє підвищеному нагріванню механізму. Заміну не варто відкладати до повного стирання фрикційної частини, адже металева основа здатна пошкодити поверхню ротора.

Назва Honda DIO або TACT сама по собі не дає достатньої інформації для безпомилкового підбору. Перед замовленням перевірте тип гальма: ці колодки розраховані саме на дисковий механізм і не замінюють дугоподібні колодки барабанного гальма. Додатково порівняйте такі ознаки:

• контур основи — прямокутна верхня частина та увігнута нижня крайка мають відповідати посадковому місцю супорта;
• розташування отворів — два круглі отвори містяться у верхніх кутах металевої основи;
• форма фрикційної зони — накладка розділена центральною вертикальною канавкою;
• модифікація скутера — перевірте модель, індекс рами та фактичний тип переднього гальмівного механізму;
• стан суміжних деталей — диск та деталі фіксації потрібно оглянути до монтажу нових колодок.

Коли потрібна заміна

Підставою для перевірки є помітне зменшення товщини накладок, погіршення уповільнення, скрегіт, новий сторонній шум або нерівномірна робота гальма. Ці прояви можуть бути пов’язані не лише з колодками, тому одночасно оцінюють стан диска, рухливість супорта та правильність розташування утримувальних деталей. Якщо ротор має глибокі борозни, пошкодження або виражене нерівномірне зношення, одного встановлення нових колодок може бути недостатньо.

Рекомендації зі встановлення

Монтаж виконують на нерухомо встановленому скутері з урахуванням конструкції конкретного супорта. Перед розбиранням доцільно запам’ятати положення пружин, пальців, скоб та інших фіксаторів. Поршень повертають усередину обережно, не пошкоджуючи його й розташовані поруч деталі. Колодки розміщують фрикційним шаром до диска, а пружини та фіксатори встановлюють у початкові посадкові місця.

• Не допускайте потрапляння мастила та інших забруднень на накладки й поверхню ротора.
• Переконайтеся, що колодки вільно займають свої місця та не мають перекосу.
• Після складання кілька разів натисніть на гальмівний важіль до відновлення звичного опору.
• До виїзду перевірте роботу гальма на малій швидкості в контрольованих умовах.

Колодки MANLE підходять для планового обслуговування дискового гальма Honda DIO або TACT, коли форма штатної деталі та виконання супорта збігаються з цією моделлю. Ретельне порівняння геометрії перед замовленням і перевірка всього механізму під час встановлення допомагають отримати правильну посадку та передбачувану роботу гальма після ремонту.
