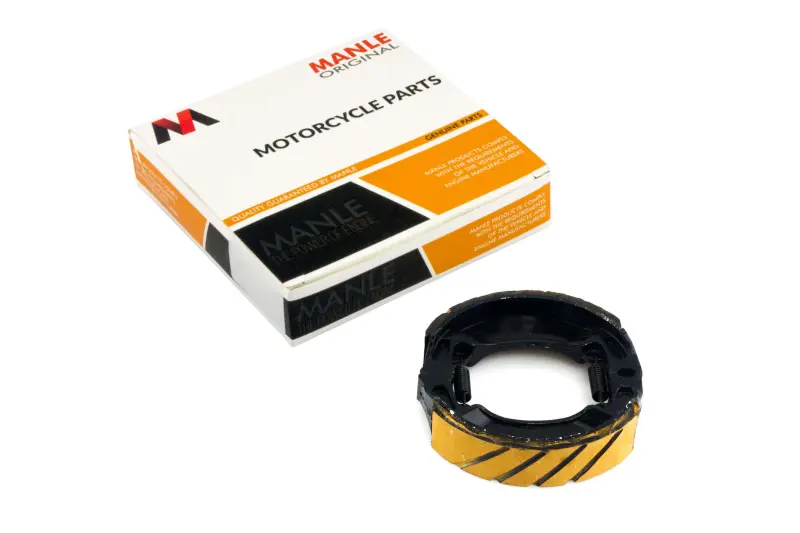

Барабанні гальмівні колодки MANLE mod B для 4T GY6 50–150, колесо 10/12″

Барабанні гальмівні колодки MANLE mod B для скутерів GY6

Колодки призначені для барабанного гальмівного механізму чотиритактних скутерів сімейства GY6 з робочим об’ємом від 50 до 150 см³ і колесами 10 або 12 дюймів. Вони встановлюються всередині гальмівного барабана та під час натискання на важіль притискаються фрикційними накладками до його внутрішньої поверхні. Створене тертя сповільнює обертання колеса, тому стан колодок безпосередньо впливає на гальмівне зусилля, хід приводу та поведінку скутера під час зупинки.

Модель MANLE mod B має дугоподібні основи із зовнішніми фрикційними накладками та поворотними пружинами. Така конфігурація розрахована на роботу всередині барабана: після відпускання гальма пружини повертають колодки у вихідне положення, щоб колесо могло обертатися без постійного контакту накладок із робочою поверхнею. Деталь належить саме до барабанної системи та не використовується замість пласких колодок дискового супорта.

Сумісність і підбір

Колодки заявлені для китайських чотиритактних скутерів GY6 50, 60, 80, 100, 125 і 150. До переліку сумісних позначень двигуна входять 139QMA/1P39QMA, 139QMB/1P39QMB, 152QMI/1P52QMI та 157QMJ/1P57QMJ. Водночас позначення GY6 охоплює різні виконання ходової частини й гальм, тому об’єму двигуна та діаметра колеса недостатньо для остаточного вибору.

Перед замовленням зіставте виконання mod B зі знятими колодками: форму дуг, ширину накладок, зовнішній робочий діаметр, розташування опорних ділянок і місць кріплення пружин. Також перевірте розмір колеса — ця позиція належить до варіантів 10/12″ — і код двигуна за документацією скутера. Якщо раніше було встановлено версію mod A або колодки іншої форми, вважати їх взаємозамінними без порівняння посадкової геометрії не можна.

Коли потрібна заміна

Фрикційні накладки поступово зношуються під час кожного гальмування. Підставою для розбирання та перевірки є збільшений хід гальмівного важеля, послаблення гальмування, сторонній шум, вібрація, нерівномірна робота або неможливість правильно відрегулювати привод. Зношені до металевої основи колодки не лише гірше сповільнюють скутер, а й можуть пошкодити внутрішню поверхню барабана. Забруднення, засклення чи нерівномірне зношення накладок також потребують оцінювання стану обох колодок і самого барабана.

Що перевірити під час установлення

• Гальмівний барабан: робочу поверхню потрібно очистити від пилу та оглянути на наявність глибоких борозен, задирів і вираженого виробітку.
• Посадка колодок: опорні ділянки та поворотні пружини мають займати штатне положення без перекосу.
• Чистота накладок: олива й пластичне мастило не повинні потрапляти на фрикційні поверхні, оскільки це зменшує створюване тертя.
• Регулювання приводу: після складання необхідно налаштувати вільний хід відповідно до настанов виробника конкретного скутера.
• Контроль обертання: із відпущеним гальмом колесо має обертатися вільно, без постійного тертя, а під час натискання гальмо повинно спрацьовувати впевнено та рівномірно.

Робота передбачає зняття колеса й доступ до барабанного механізму. Під час складання потрібно зберегти правильне положення пружин і колодок, надійно затягнути кріплення колеса з моментом, передбаченим виробником скутера, а потім перевірити дію гальма на місці та на невеликій швидкості. Якщо барабан має значний виробіток, привод заїдає або визначити причину слабкого гальмування не вдається, заміну та діагностику варто доручити фахівцеві.
