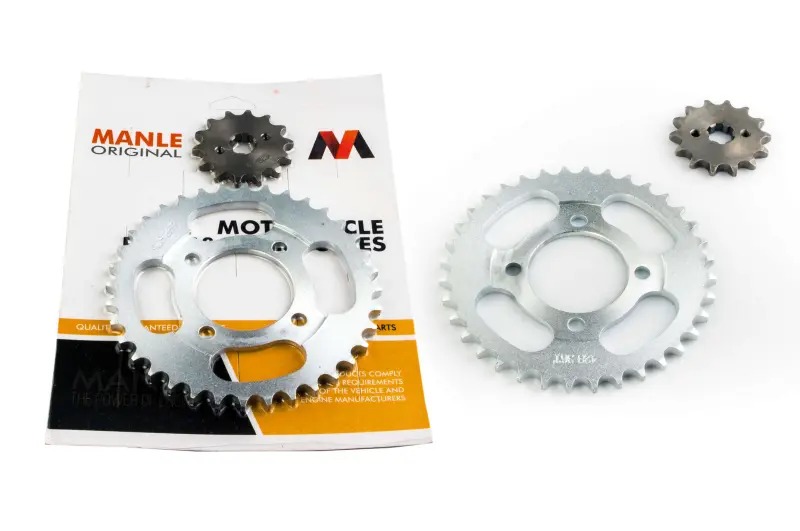

Комплект зірок Delta 428, 14T/36T MANLE

Комплект зірок Delta 428, 14T/36T MANLE

Пара призначена для ланцюгового привода мопеда Delta та містить ведучу зірку на 14 зубців і ведену на 36 зубців. Обидві деталі розраховані на роботу з ланцюгом типорозміру 428. Така конфігурація передає обертання від вихідного вала двигуна до заднього колеса із заданим співвідношенням зубців. Комплект підходить для планової заміни зношених зірок або відновлення привода після ремонту. Ланцюг до цієї пари не входить і добирається окремо.

Призначення деталей у приводі

Мала зірка 14T встановлюється з боку двигуна, а велика 36T — на маточині заднього колеса. Під час руху ланцюг послідовно входить у зачеплення із зубцями обох деталей і передає тягу на колесо. Тому типорозмір ланцюга, форма посадок і положення зірок одна відносно одної мають збігатися. Позначення 428 визначає сумісний типорозмір ланцюга, а 14T і 36T — кількість зубців. Ці параметри не можна добирати приблизно: навіть зовні подібна деталь з іншим профілем або числом зубців належить до іншої конфігурації привода.

Парна заміна особливо доречна, коли зубці старих деталей зносилися нерівномірно, стали загостреними чи загнутими, а ланцюг рухається ривками або потребує частого регулювання. Новий ланцюг на сильно спрацьованих зубцях швидко починає працювати нерівномірно, як і нові зірки зі старим розтягнутим ланцюгом. Перед ремонтом варто оцінити стан усіх трьох частин привода та визначити, чи достатньо замінити пару зірок, чи потрібен також новий ланцюг 428 відповідної довжини.

Що перевірити під час добору

• Модель техніки: комплект заявлений для Delta, однак після попередніх ремонтів на мопеді могли встановити маточину, двигун або деталі привода іншої версії.
• Типорозмір ланцюга: потрібен саме 428; позначення інших серій не є взаємозамінними без переобладнання всього привода.
• Кількість зубців: ведуча зірка повинна мати 14 зубців, ведена — 36.
• Посадка малої зірки: порівняйте профіль і розміри шліцьового отвору, товщину деталі та положення зубчастого вінця зі знятою запчастиною.
• Кріплення великої зірки: перевірте центральний отвір, розташування кріпильних отворів, посадковий діаметр і виліт відносно маточини.
• Лінія ланцюга: після монтажу обидві зірки мають розташовуватися в одній площині, без бокового зміщення ланцюга.

Монтаж і первинна перевірка

Перед установленням очистьте посадкові поверхні та огляньте шліци вихідного вала, кріплення задньої маточини, фіксатори й різьбу. Зірки монтують у тому самому положенні та орієнтації, що й штатні деталі конкретного мопеда. Кріплення затягують способом і моментом, передбаченими посібником з обслуговування техніки. Якщо одночасно встановлюється новий ланцюг, його довжину добирають за конструкцією мопеда та доступним діапазоном регулювання заднього колеса.

Після складання виставте натяг ланцюга відповідно до вимог виробника мопеда та перевірте його в кількох положеннях колеса: зношення або похибка посадки можуть спричиняти різну величину вільного ходу. Потім вручну прокрутіть заднє колесо, переконайтеся у плавному зачепленні зубців, відсутності бокового відхилення та контакту ланцюга із сусідніми деталями. Після першої поїздки доцільно повторно перевірити натяг і кріплення, оскільки щойно встановлені компоненти займають робоче положення.

MANLE 14T/36T варто обирати для Delta, якщо на мопеді використовується привод 428 і повністю збігаються обидві посадки. Зіставлення не лише назви моделі, а й геометрії демонтованих зірок допомагає уникнути ситуації, коли зубчастий вінець підходить до ланцюга, а шліци або кріплення до маточини відрізняються.
