ЦПГ X-STG для 4T GY6 150, Ø57,4 мм

ЦПГ X-STG для чотиритактного двигуна GY6 150

Циліндро-поршнева група призначена для ремонту чотиритактних двигунів сімейства GY6 150, які встановлюють на китайські скутери. Основний розмір комплекту — діаметр циліндра та поршня 57,4 мм, діаметр поршневого пальця — 15 мм. ЦПГ підходить для відновлення двигуна в разі зношення циліндра, поршня або кілець, зниження компресії та інших несправностей, пов’язаних зі станом деталей у зоні згоряння й руху поршня.

Під час роботи двигуна поршень рухається всередині циліндра, а кільця ущільнюють простір між деталями. Від стану цих поверхонь і правильності монтажних проміжків залежать стискання паливоповітряної суміші, відведення мастила зі стінки циліндра та передавання зусилля через поршневий палець на шатун. Зношені кільця, задири, пошкодження поршня або циліндра можуть супроводжуватися ускладненим запуском, погіршенням тяги, нестабільною компресією, стороннім шумом і підвищеною витратою мастила. ЦПГ встановлюють після діагностики, адже подібні прояви також можуть бути пов’язані з головкою циліндра, клапанами та іншими деталями двигуна.

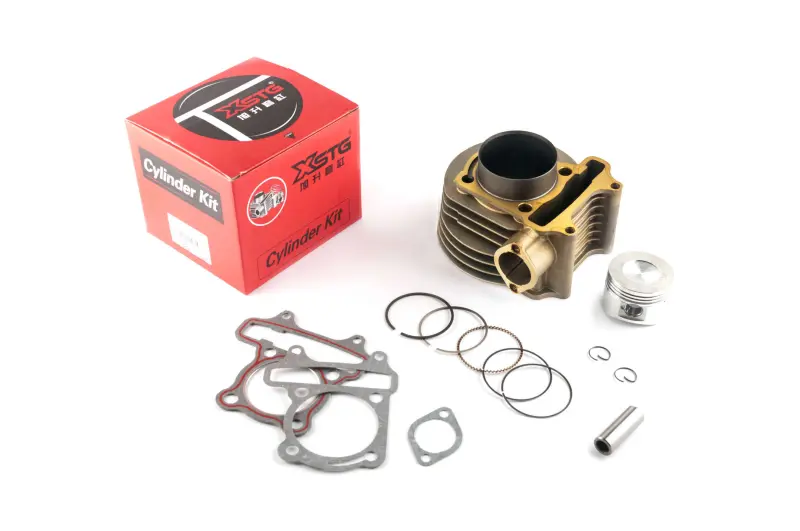

Склад і конструкція

• циліндр діаметром 57,4 мм із зовнішніми ребрами охолодження;
• поршень відповідного діаметра;
• комплект компресійних і мастилознімних кілець;
• поршневий палець діаметром 15 мм;
• стопорні кільця поршневого пальця;
• набір прокладок для складання спряжених частин.

Наявність основних деталей в одному наборі дає змогу замінювати циліндр, поршень і кільця разом, не підбираючи ці позиції окремо. Перед монтажем потрібно перевірити кожну складову: відсутність пошкоджень, вільне переміщення пальця у передбаченому з’єднанні, відповідність кілець канавкам поршня та придатність прокладок до конкретної конфігурації двигуна.

Як перевірити сумісність

Позначення GY6 охоплює кілька модифікацій, тому самого об’єму 150 см³ недостатньо для остаточного підбору. Для цієї моделі підтверджено застосування з GY6 150 та зазначено двигуни 157QMJ/1P57QMJ, а також 152QMI/1P52QMI. Перед придбанням слід визначити модифікацію двигуна за технічною документацією скутера й зіставити параметри демонтованої ЦПГ.

• Звірте діаметр циліндра та поршня: для цього комплекту він становить 57,4 мм.
• Перевірте діаметр поршневого пальця — потрібен розмір 15 мм.
• Зіставте висоту циліндра, форму основи, розташування кріпильних отворів і канал для ланцюга газорозподільного механізму.
• Переконайтеся, що контури прокладок відповідають привалювальним поверхням двигуна.
• Враховуйте попередні перероблення: розточування картера, інший колінчастий вал або нестандартна головка можуть змінити вимоги до ЦПГ.

Підготовка та встановлення

До складання очищають привалювальні поверхні, перевіряють стан головки циліндра, шатуна та посадки поршневого пальця. Циліндр і поршень оглядають на наявність пошкоджень, а проміжки кілець контролюють відповідно до ремонтної документації конкретного двигуна. Кільця встановлюють у призначені для них канавки з дотриманням положення та орієнтації. Поверхні тертя перед першим запуском змащують відповідною моторною оливою.

Кріплення циліндра й головки затягують у визначеній послідовності та з моментом, передбаченим виробником двигуна. Після відновлення привода газорозподільного механізму перевіряють збіг установних міток, регулюють клапанні проміжки та вручну прокручують колінчастий вал, щоб переконатися у вільному русі деталей. Після запуску контролюють відсутність витоків, стороннього шуму й перегрівання. Режим перших поїздок після ремонту обирають згідно із сервісними вимогами до встановленого двигуна.

ЦПГ X-STG Ø57,4 мм підходить для планового капітального ремонту або усунення пошкоджень циліндро-поршневої групи GY6 150. Точне звіряння діаметра, пальця та посадкової геометрії до розбирання зменшує ризик несумісності й допомагає підготувати всі потрібні деталі до однієї операції.
