Головка циліндра 4T GY6 150 у зборі без кришки

Головка циліндра 4T GY6 150 у зборі без кришки

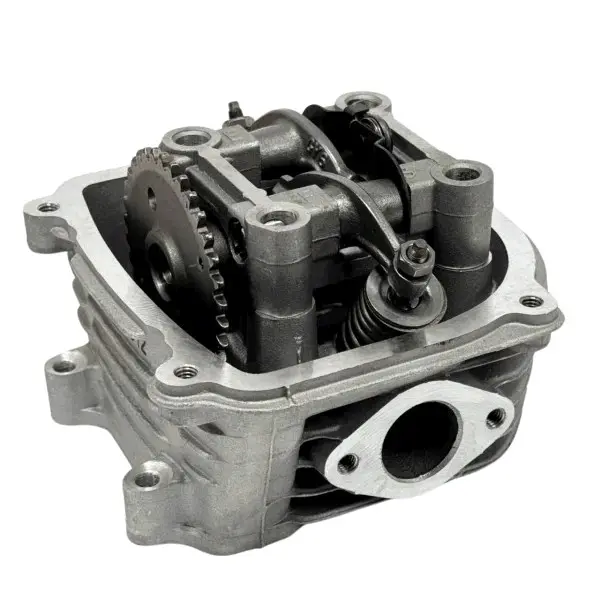

Головка призначена для ремонту верхньої частини чотиритактного двигуна сімейства GY6 150, який застосовують на скутерах. Вона закриває циліндр з боку камери згоряння та об’єднує деталі газорозподілу: через впускний і випускний канали двигун отримує свіжу суміш і відводить відпрацьовані гази, а розподільний вал та коромисла керують відкриванням клапанів у потрібний момент. Виконання у зборі зручне для комплексного ремонту, коли зношений не лише корпус старої головки, а й установлені в ньому деталі приводу клапанів.

Конструкція та призначення

У корпусі встановлено розподільний вал із зірочкою, опору розподільного вала, коромисла та клапанний механізм із пружинами. Верхня клапанна кришка до цієї версії не входить: під час підготовки ремонту потрібно заздалегідь перевірити стан старої кришки й підібрати до неї відповідне ущільнення або окремо передбачити сумісну кришку. Інші витратні матеріали та кріплення слід визначати за фактичною комплектацією і настановами для конкретного двигуна.

Таку головку обирають у разі пошкодження площини прилягання, тріщин біля сідел або свічкового отвору, зношення клапанів, напрямних, коромисел чи кулачків розподільного вала. Приводом для діагностики верхньої частини двигуна також можуть бути зниження компресії, ускладнений запуск або сторонній шум із боку газорозподілу. Ці ознаки не вказують на єдину причину, тому перед заміною необхідно перевірити стан циліндра, поршневої групи, ланцюга, натягувача й мастильних каналів. Складена головка відновлює лише ті деталі, які належать до неї.

Як перевірити сумісність

Позначення GY6 150 визначає сімейство двигуна, проте в ньому трапляються різні виконання головок. Для точного вибору недостатньо орієнтуватися лише на об’єм або зовнішній вигляд скутера. Надійніше зняти стару деталь і зіставити всі посадкові точки та сполучення.

• Двигун: звірте його фактичне позначення та чотиритактну схему із застосуванням GY6 150.
• Стик із циліндром: мають збігатися форма площини, розташування шпильок, напрямних і проходів для мастила.
• Газові канали: порівняйте форму та кріплення впускного патрубка й випускного колектора.
• Привід ГРМ: перевірте розташування тунелю ланцюга, виконання зірочки розподільного вала та сполучення з напрямною і натягувачем.
• Верхня частина: зіставте контур, висоту й отвори під клапанну кришку, адже кришка не входить до складу.

Якщо стара головка має додаткові штуцери, заглушки або інше розташування отворів, ці особливості також потрібно відтворити. Розбіжність хоча б в одній посадковій зоні може завадити монтажу чи нормальній циркуляції мастила, тому розміри та геометрію порівнюють до початку робіт.

Установлення та підготовка до запуску

Монтаж виконують на очищену привалкову поверхню з новими відповідними прокладками та справними напрямними. Ланцюг надягають на зірочку розподільного вала після суміщення установчих міток колінчастого і розподільного валів; далі встановлюють та перевіряють натягувач. Кулачки, опори й коромисла перед першим обертанням мають отримати передбачене двигуном змащення. Кріплення головки затягують рівномірно, у послідовності та з моментом із сервісної документації саме для встановленої модифікації.

Після складання регулюють клапанні зазори, перевіряють вільне обертання механізму вручну й лише потім установлюють клапанну кришку зі справним ущільненням. Правильно підібрана головка дає змогу замінити одночасно корпус і основні деталі газорозподілу, однак кінцевий результат залежить від точної сумісності, коректного встановлення фаз та стану суміжних компонентів двигуна.
