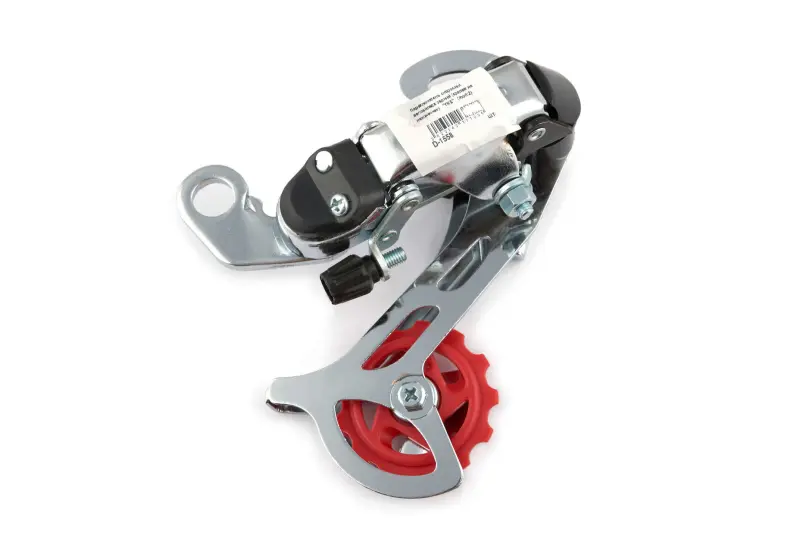

Задній перемикач швидкостей YKX mod:1, кріплення на наконечник

Задній перемикач швидкостей YKX mod:1

Механічний задній перемикач призначений для велосипедної трансмісії з керуванням тросом. Він переміщує ланцюг між зірками тріскачки або касети та підтримує потрібний натяг під час вибору передачі. Модель оснащена кріпленням на наконечник і підходить для ремонту велосипеда, якщо штатна деталь має такий самий спосіб установлення та сумісні параметри трансмісії.

Конструкція та призначення

Конструкція містить підпружинену рамку з двома роликами, вузол фіксації троса, регулювальний барабан та обмежувальні гвинти. Верхній ролик спрямовує ланцюг до вибраної задньої зірки, а нижній разом із рамкою компенсує зміну довжини задіяної ділянки ланцюга. Пружинний механізм повертає перемикач у разі послаблення троса. Така схема використовується у класичних механічних системах перемикання та дає змогу керувати передачами встановленою на кермі манеткою.

Обмежувальні гвинти задають крайні положення ходу перемикача. Правильне налаштування не дозволяє рамці виходити далі крайніх зірок. Положення відносно кожної зірки коригують натягом троса через регулювальний барабан. Після встановлення напрямний ролик має послідовно суміщатися із зірками, а рамка — рухатися вільно, не торкаючись спиць та інших деталей велосипеда.

Що перевірити перед вибором

• Спосіб кріплення. Порівняйте кріплення на наконечник, форму посадкової частини та її положення з попереднім перемикачем і заднім дропаутом рами.
• Кількість передач. Вона має відповідати встановленим манетці та блоку задніх зірок. Для цієї моделі число швидкостей окремо не заявлене, тому його визначають за конфігурацією велосипеда та сумісністю деталей трансмісії.
• Діапазон задніх зірок. Зіставте розмір найбільшої зірки та потрібну місткість рамки з параметрами перемикача, який замінюється.
• Керування тросом. Перевірте стан троса, оболонки та наконечників. Забруднення, заломи або надмірне тертя заважають пружині точно повертати механізм.
• Ланцюг і ролики. Ланцюг має відповідати кількості задніх зірок і проходити крізь рамку у правильному напрямку.

Однаковий зовнішній тип деталі сам по собі не підтверджує сумісність. До встановлення потрібно зіставити схему кріплення, кількість передач, хід манетки, діапазон зірок і геометрію рамки. Якщо попередній перемикач пошкоджено після удару, окремо перевіряють посадкове місце: його перекіс неможливо усунути натягом троса або гвинтами налаштування.

Установлення та регулювання

Монтаж починають із перевірки заднього колеса та місця кріплення. Перемикач установлюють без перекосу, далі правильно проводять ланцюг між двома роликами та фіксують трос у передбаченому затискачі. Після цього налаштовують зовнішнє крайнє положення над малою зіркою, натяг троса для послідовного переходу між передачами та внутрішнє крайнє положення біля великої зірки. Регулювання виконують невеликими кроками, щоразу обертаючи педалі та перевіряючи перехід на сусідню зірку.

Після налаштування ланцюг має переходити між зірками без затримок, мимовільного повернення та постійного бічного шуму. Також перевіряють, щоб рамка не наближалася небезпечно до спиць і зберігала достатній проміжок відносно блока зірок. Якщо чіткого перемикання досягти не вдається, причиною можуть бути погнуте місце кріплення, зношений ланцюг, пошкоджена оболонка, неправильна довжина троса або несумісність компонентів.

YKX mod:1 доцільно вибирати для відновлення механізму перемикання на велосипеді з відповідним кріпленням на наконечник. Деталь особливо актуальна за наявності люфту рамки, пошкодження корпусу, послаблення поворотної пружини або значного зношення роликів попереднього перемикача. Точна перевірка сумісності та послідовне налаштування після монтажу допомагають повернути передбачуваний вибір передач і стабільне ведення ланцюга.
