Передня зірка Zongshen ZS125J 428-16T X-SPROCKET

Передня зірка Zongshen ZS125J 428-16T X-SPROCKET

Передня трансмісійна зірка призначена для ланцюгового привода мотоцикла Zongshen ZS125J. Вона встановлюється на вихідний вал двигуна та передає обертання через приводний ланцюг до задньої зірки. Виконання розраховане на ланцюг типорозміру 428, а вінець має 16 зубців. Така комбінація повинна відповідати параметрам інших компонентів привода: ланцюг іншого типорозміру не забезпечить правильного зачеплення, а відмінна кількість зубців змінить передавальне відношення.

Модель X-SPROCKET підходить для планової заміни штатної передньої зірки з конфігурацією 428-16T, а також для ремонту після виявлення зношення зубців або посадкової частини. Передня зірка постійно працює під навантаженням і контактує з кожною ланкою рухомого ланцюга, тому її стан безпосередньо впливає на рівномірність зачеплення. Справна геометрія вінця допомагає ланцюгу послідовно входити на зубці без перескакування та різких ударів.

Конструкція та параметри підбору

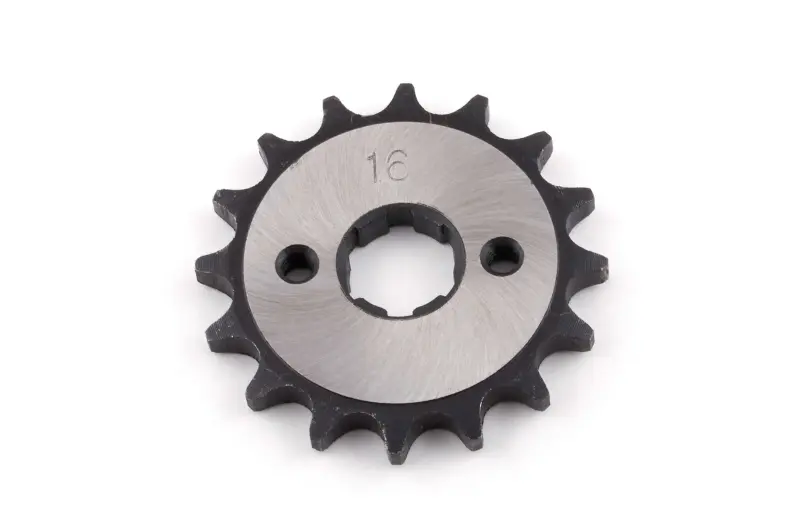

Зірка має центральний шліцьовий отвір і два розташовані обабіч круглі отвори. На лицьовій частині є позначення «16», яке відповідає кількості зубців. Для підбору самого запису ZS125J недостатньо: у мотоциклів різних років і модифікацій можуть відрізнятися посадкові деталі. Перед установленням потрібно зіставити нову та демонтовану зірки за всіма основними ознаками.

• Типорозмір ланцюга — 428. Ланцюг, передня та задня зірки мають належати до одного типорозміру.
• Кількість зубців — 16. Заміна штатної деталі на таку саму конфігурацію зберігає передбачене поєднання передньої зірки зі встановленою задньою.
• Посадковий отвір. Слід порівняти профіль і кількість шліців, діаметр посадки та щільність сполучення з валом.
• Фіксація. Розташування двох отворів, форма утримувальної деталі та спосіб кріплення мають відповідати попередній конструкції.
• Геометрія. Перевірте товщину вінця, виліт відносно посадкової площини та положення лінії ланцюга за демонтованою деталлю.

Коли потрібна заміна

Передню зірку оглядають під час регулювання або обслуговування ланцюгового привода. Підставами для заміни є помітно загострені чи загнуті в один бік зубці, відколи, нерівномірне вироблення, пошкодження шліців і відчутний люфт на валу. Тривала робота зі зношеним вінцем погіршує сполучення з роликами ланцюга: рух стає менш рівномірним, можуть з'являтися сторонній шум, удари під час зміни навантаження та прискорене зношення суміжних деталей.

Стан привода оцінюють комплексно. Нову зірку небажано встановлювати з ланцюгом, що має надмірне видовження, тугі ланки або пошкоджені ролики: зношений ланцюг не зможе правильно працювати по новому профілю зубців. Одночасно перевіряють задню зірку, натяг ланцюга, вільний рух ланок і збіг лінії обох зірок. Рішення про одночасну заміну компонентів приймають за їхнім фактичним станом і вимогами настанови до мотоцикла.

Установлення та перевірка після монтажу

Перед монтажем очищують посадкове місце та перевіряють вал, шліци й утримувальні деталі на відсутність пошкоджень. Зірка повинна встановлюватися в передбаченому положенні без перекосу; її орієнтацію порівнюють із демонтованою деталлю. Кріплення затягують і фіксують способом, визначеним виробником мотоцикла. Конкретний момент затягування потрібно брати із сервісної документації Zongshen ZS125J, адже його неможливо визначити лише за позначенням 428-16T.

Після складання регулюють натяг ланцюга відповідно до настанови мотоцикла, прокручують заднє колесо та контролюють вільне проходження ланцюга протягом повного оберту. Не повинно бути заклинювання, бокового відхилення чи контакту зі сторонніми деталями. Після нетривалої поїздки доцільно повторно перевірити кріплення, натяг і положення ланцюга. X-SPROCKET 428-16T обирають для Zongshen ZS125J лише після збігу типорозміру ланцюга, кількості зубців і всієї посадкової геометрії.
