Циліндро-поршнева група AHG для 4T GY6 150, Ø57,4 мм

ЦПГ AHG для чотиритактного двигуна GY6 150

Циліндро-поршнева група з діаметром циліндра 57,4 мм призначена для ремонту чотиритактного двигуна сімейства GY6 150. Комплект поєднує основні деталі, які формують камеру згоряння, забезпечують рух поршня в циліндрі та передають зусилля через поршневий палець на шатун. Така ЦПГ підходить для відновлення двигуна в разі зношення циліндра й поршня, зниження компресії або пошкоджень, через які мотор почав гірше запускатися, втратив тягу чи став витрачати більше мастила.

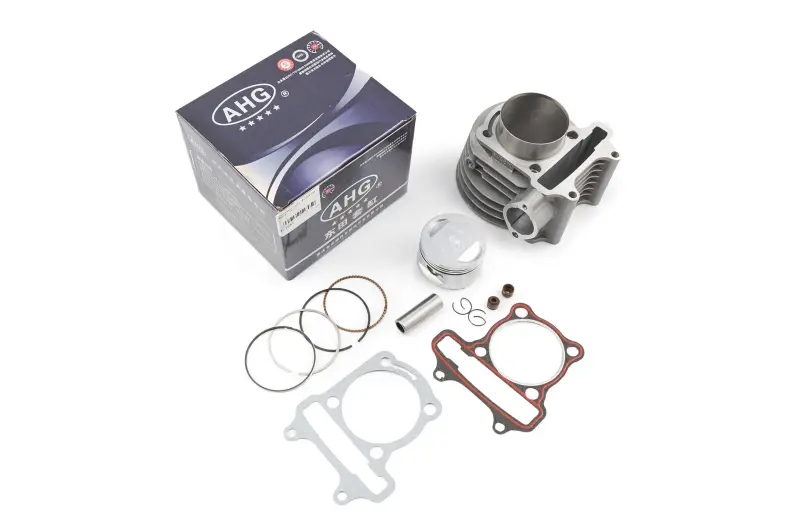

До комплекту входять циліндр із ребрами охолодження, поршень, набір поршневих кілець, поршневий палець, стопорні кільця та прокладки. Спільна заміна спряжених деталей дає змогу не добирати циліндр, поршень і кільця окремо. Діаметр 57,4 мм є одним із ключових параметрів цієї версії: його потрібно враховувати разом із сімейством двигуна, чотиритактною конструкцією та фактичними розмірами демонтованих деталей.

Що перевірити перед вибором

• Тип двигуна: комплект розрахований на чотиритактну платформу GY6 150; належності скутера до класу 150 см³ без перевірки двигуна недостатньо для точного добору.
• Діаметр циліндра: потрібне значення становить 57,4 мм. Не варто замінювати його близьким розміром, адже це впливає на відповідність поршня, кілець і циліндра.
• Посадкову геометрію: порівняйте основу циліндра, розташування кріпильних отворів, канал ланцюга ГРМ і контури прокладок із демонтованою ЦПГ.
• Поршневу частину: до монтажу зіставте діаметр і довжину пальця, висоту поршня, форму днища та розташування виїмок під клапани.
• Конфігурацію двигуна: серед техніки з позначенням GY6 трапляються конструктивні варіанти, тому вирішальними залишаються код мотора та розміри попередньої групи.

Призначення деталей комплекту

Циліндр спрямовує рух поршня та відводить тепло через зовнішнє оребрення. Поршневі кільця ущільнюють простір між поршнем і стінкою циліндра, беруть участь у збереженні компресії та регулюють кількість мастила на поверхні циліндра. Палець з’єднує поршень із шатуном, а стопорні кільця утримують його від осьового зміщення. Прокладки призначені для ущільнення відповідних з’єднань під час складання. Узгоджена робота цих деталей особливо важлива після появи задирів, перегрівання, зношення поверхні циліндра, пошкодження канавок поршня або втрати пружності кілець.

Рекомендації з установлення

Монтаж ЦПГ виконують на розібраному й очищеному двигуні. Перед складанням потрібно видалити залишки старих прокладок, перевірити площини сполучення та переконатися, що до картера не потрапив бруд. Поршень установлюють у правильному напрямку відносно клапанів, стопорні кільця повністю заводять у канавки, а поршневі кільця розміщують відповідно до їхнього призначення й конструкції. Зазори в замках кілець, проміжок між поршнем і циліндром, стан шатуна та поршневого пальця перевіряють до остаточного складання.

Після монтажу потрібно виставити фази газорозподілу за мітками, проконтролювати натяг ланцюга ГРМ і відрегулювати клапанні зазори за даними конкретного двигуна. Кріплення головки затягують у визначеній послідовності та з моментом, установленим виробником мотора. До першого запуску перевіряють систему змащення і вільне обертання колінчастого вала. Такий порядок допомагає уникнути помилок складання, здатних пошкодити нову поршневу групу.

ЦПГ AHG Ø57,4 мм обирають для планового ремонту або відновлення GY6 150, коли діагностика підтверджує зношення циліндра, поршня чи кілець. Для впевненого добору зіставте не лише назву двигуна, а й усі основні посадкові параметри старої групи. Установлення доцільно доручити майстру, який має вимірювальний інструмент і дані щодо зазорів та моментів затягування конкретної модифікації мотора.
