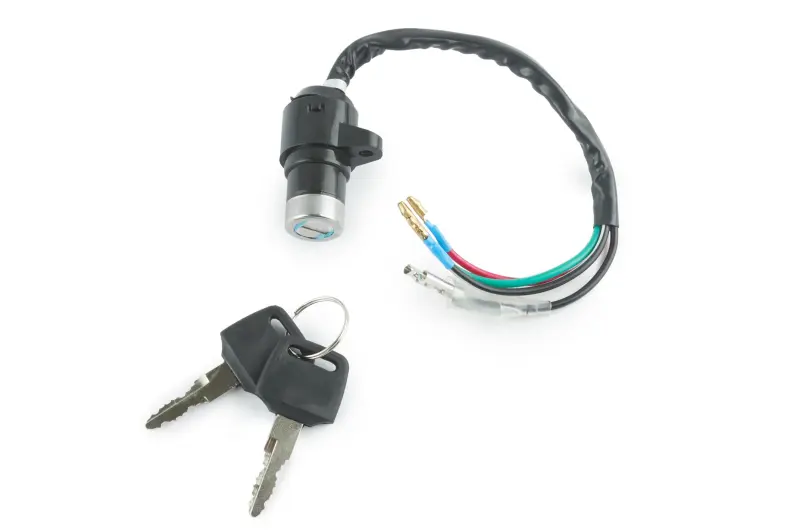

Замок запалювання Delta mod:A з двома ключами

Замок запалювання Delta mod:A

Окремий замок запалювання для чотиритактних китайських мопедів сімейства Delta та сумісних моделей. Деталь керує ввімкненням бортового живлення і дозволом роботи систем мопеда після повороту ключа. Таке виконання доречне для ремонту, коли потрібно замінити безпосередньо замок, а кришка паливного бака та інші запірні деталі залишаються штатними.

Замок має циліндричний корпус, провідний вивід з окремими контактними наконечниками та вушко для кріплення. Разом із ним передбачено два ключі. Роздільні виводи дають змогу приєднати деталь до відповідних проводів штатної проводки, проте перед монтажем кожен контакт потрібно зіставити зі схемою конкретного мопеда. Орієнтуватися лише на колір ізоляції не варто: призначення проводів може відрізнятися в техніки різних років випуску та після попереднього ремонту.

Сумісність і призначення

Виконання mod:A призначене для китайських чотиритактних мопедів Delta, Musstang і Spark. До переліку сумісних моделей належать Musstang MT50Q-1, MT110Q-1 і MT125Q-1, Spark SP125C-1CF і SP125C-1CFN, а також Viper Delta. Назва сімейства техніки не виключає відмінностей у посадці чи підключенні, тому під час добору новий замок слід порівняти зі знятою деталлю.

Заміна потрібна, якщо ключ повертається із заїданням, контакт зникає в робочому положенні, живлення вмикається нестабільно або пошкоджені корпус, кабель чи наконечники. Причину несправності бажано визначити до встановлення: подібні ознаки також виникають через ослаблені з’єднання, пошкоджену проводку, окиснення відповідних контактів або несправність інших компонентів мопеда.

Що перевірити перед вибором

• Виконання: потрібен саме варіант Delta mod:A, оскільки у продажу існує відмінний mod:B.
• Посадкове місце: порівняйте форму корпусу, розташування кріпильного вушка та спосіб фіксації зі старим замком.
• Підключення: перевірте кількість задіяних проводів, тип контактних наконечників і призначення кожного виводу за схемою мопеда.
• Довжину кабелю: провід має діставати до штатних точок з’єднання без натягу та дотику до рухомих або сильно нагрітих деталей.
• Роботу ключа: переконайтеся, що положення нового замка відповідають передбаченим режимам конкретної моделі.

Рекомендації зі встановлення

Перед початком роботи від’єднайте акумулятор і зафіксуйте розташування проводів старого замка. Спочатку закріпіть корпус без перекосу, а потім з’єднайте виводи відповідно до штатної схеми. Наконечники мають триматися щільно, кабель потрібно прокласти так, щоб його не затискали облицювання, кермовий механізм або сусіднє кріплення. Скручування без надійної ізоляції для такого підключення не підходять.

Після складання перевірте ввімкнення та вимкнення живлення, роботу приладів і відсутність нагрівання в місцях з’єднання. Поверніть кермо в обидва боки та переконайтеся, що провід не натягується. Якщо конфігурація контактів, посадка або логіка положень відрізняється від знятого замка, підключати деталь методом спроб не слід — спочатку потрібно уточнити схему конкретної модифікації мопеда.

Цей варіант обирають для окремої заміни замка запалювання без придбання набору з кришкою бака та стопором керма. Точне порівняння корпусу, кріплення і підключення допомагає зберегти штатне встановлення та уникнути перероблення проводки.
