Комплект поворотних манеток DS 3×6 із грипсами

Поворотні манетки DS для трансмісії 3×6

Комплект призначений для керування переднім і заднім перемикачами велосипеда з трьома положеннями ліворуч та шістьма положеннями праворуч. Передачі обираються поворотом рухомої частини руків’я: рух руки передається тросу, а трос переміщує відповідний перемикач. Таке керування зручне на міських, прогулянкових, підліткових та інших велосипедах, якщо встановлена трансмісія відповідає схемі 3×6.

Ліва манетка відповідає за три положення переднього перемикача, права — за шість положень заднього. Рифлена поверхня поворотних частин допомагає утримувати руків’я пальцями під час перемикання. Манетки встановлюються з обох боків керма поруч із грипсами, тому руки залишаються у звичному положенні: для вибору передачі не потрібно переносити долоню до окремого важеля.

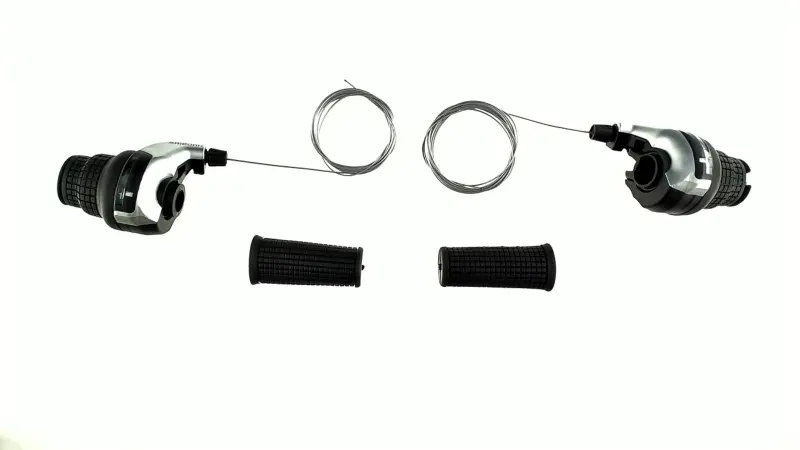

Склад і призначення деталей

• Ліва манетка на 3 швидкості керує переднім перемикачем і вибором однієї з трьох передніх зірок.
• Права манетка на 6 швидкостей призначена для заднього перемикача та шести зірок заднього блока.
• Два троси керування з’єднують манетки з відповідними перемикачами велосипеда.
• Пара коротких грипс займає решту керма поруч із поворотними руків’ями та формує місце для хвату.

Комплект підходить для заміни зношених або пошкоджених поворотних манеток, а також для відновлення велосипеда після обриву троса, пошкодження корпусу чи погіршення фіксації обраної передачі. Причиною заміни можуть бути тугий або нерівномірний поворот, нечіткі позиції, прослизання механізму, пошкодження місця кріплення троса та неможливість правильно відрегулювати перемикання.

Що перевірити перед вибором

Основний критерій — фактична конфігурація трансмісії. На велосипеді мають бути три положення переднього перемикача та шість положень заднього. Не варто орієнтуватися лише на загальну кількість доступних поєднань: окремо перерахуйте передні й задні зірки та порівняйте їх зі схемою 3×6. Перевірте тип установлених перемикачів, спосіб приєднання тросів і відповідність ходу керування наявній системі. Якщо велосипед має іншу кількість зірок, цей комплект не забезпечить правильного збігу позицій.

Перед монтажем виміряйте зовнішній діаметр керма в зоні кріплення манеток і порівняйте його з посадкою знятих деталей. Також зіставте довжину прямих ділянок керма, розташування гальмівних ручок і вільне місце для манеток із короткими грипсами. Троси мають проходити штатними напрямними рами без різких перегинів, натягування під час повороту керма та контакту з рухомими деталями. Ці перевірки особливо важливі під час заміни важільних манеток на поворотні або встановлення комплекту на кермо іншої форми.

Установлення та налаштування

Ліву манетку розміщують ліворуч, праву — праворуч, після чого виставляють зручний кут і надійно фіксують корпуси на кермі. Грипси встановлюють ближче до країв керма. Трос кожної манетки прокладають до відповідного перемикача, не допускаючи заломів і перекручування. Після приєднання регулюють натяг тросів та крайні положення перемикачів, а потім послідовно перевіряють усі три передні й шість задніх позицій.

Якщо ланцюг не переходить на потрібну зірку, повертається назад, шумить або намагається перейти між сусідніми зірками, потрібне налаштування натягу троса та самого перемикача. Одночасна перевірка стану сорочок, тросів, зірок і ланцюга допомагає виключити проблеми, не пов’язані з манетками. До поїздки переконайтеся, що руків’я та грипси не провертаються на кермі, троси вільно працюють під час повного повороту керма, а обрані позиції вмикаються послідовно.

Комплект DS 3×6 зручний для ремонту велосипеда, якому потрібні дві поворотні манетки для керування передньою трипозиційною та задньою шестипозиційною трансмісією. Точне зіставлення кількості зірок, посадки на кермо та схеми приєднання тросів дасть змогу встановити деталі без несумісності й отримати коректне перемикання після регулювання.
