Натягувач ланцюга ГРМ Delta, 3 ролики та важіль

Натягувач ланцюга ГРМ для мопеда Delta

Комплект призначений для ремонту механізму натягу та спрямування ланцюга газорозподільного механізму на мопедах Delta із відповідною конструкцією двигуна. До нього входять три ролики різного профілю та металевий важіль. Деталі працюють разом: ролики контактують із ланцюгом і спрямовують його передбаченою траєкторією, а важіль бере участь у створенні необхідного притискання. Комплект доречний, коли потрібно замінити не одну окрему деталь, а кілька зношених частин механізму.

Призначення та конструкція

Ланцюговий привід ГРМ пов’язує обертання колінчастого й розподільного валів, тому положення ланцюга та справність напрямних деталей безпосередньо впливають на роботу газорозподілу. Ролики утримують ланцюг на заданій лінії, а важіль передає зусилля натягу. Зношення контактних поверхонь, пошкодження посадкових місць, перекіс або утруднене обертання ролика можуть порушити нормальну роботу механізму та спричинити сторонній шум.

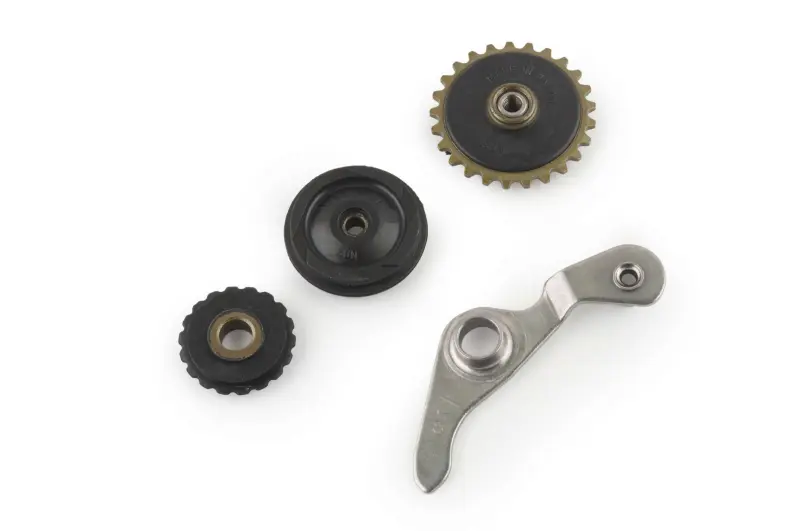

Три ролики мають неоднакову форму та виконують різні функції в одному механізмі. До складу входять верхній ролик із зірочкою, напрямний ролик чашоподібного профілю та малий ролик із фігурною зовнішньою крайкою. Важіль має центральну посадкову частину й окремий отвір на кінці. Таке поєднання відповідає поширеній схемі натягувача ланцюга ГРМ Delta, проте перед придбанням потрібно перевірити конструкцію конкретного двигуна.

Що перевірити під час добору

• Тип двигуна та виконання мопеда. Назва Delta охоплює техніку різних років і модифікацій, тому самої моделі мопеда недостатньо для остаточного вибору.
• Кількість деталей. Запропонований набір складається з трьох роликів та одного важеля; склад демонтованого механізму має бути таким самим.
• Форму кожного ролика. Порівняйте профіль зовнішньої крайки, наявність зубців, глибину чашоподібної частини та взаємне розташування посадкових отворів.
• Геометрію важеля. Перевірте його вигин, положення центральної втулки, форму кінця й відстань між точками кріплення.
• Посадкові розміри. До встановлення зіставте зовнішні діаметри роликів, діаметри отворів, ширину деталей і розміри втулок зі знятим комплектом.

Якщо старі деталі збереглися, комплект найзручніше добирати за їхньою формою та фактичними розмірами. Ролик подібного діаметра, але з іншим профілем, або важіль з відмінним вигином може неправильно розташовуватися відносно ланцюга. Варто також перевірити стан осей, кріплень і суміжних деталей: новий комплект не усуває зношення посадкових місць та інших компонентів механізму.

Встановлення та перевірка після ремонту

Монтаж виконують після розбирання відповідної частини двигуна з дотриманням установленого для конкретного мотора положення ланцюга та міток газорозподілу. Перед складанням кожен ролик встановлюють на своє місце, перевіряють вільний рух деталей, відсутність перекосу та правильне положення важеля. Кріплення затягують із зусиллям, передбаченим ремонтною документацією двигуна. Довільно міняти ролики місцями не можна: різна форма деталей пов’язана з їхнім розташуванням і характером контакту з ланцюгом.

Після встановлення слід вручну провернути двигун у дозволеному напрямку й переконатися, що ланцюг рухається рівно, не сходить із напрямних і не заклинює. Після цього повторно контролюють збіг міток. Якщо досвіду розбирання приводу ГРМ немає, роботу доцільно доручити майстру: правильний монтаж тут не менш важливий, ніж точна відповідність самих деталей.

Цей комплект обирають для планового ремонту або заміни зношених роликів і важеля на Delta з аналогічною схемою натягу. Він дає змогу оновити пов’язані контактні деталі одночасно, не добираючи три різні ролики та важіль окремо. Основні умови вдалого вибору — збіг складу, профілів, посадкових розмірів і розташування кріплень зі старим механізмом.
