Замок запалювання Delta на 4 контакти без роз’єму

Замок запалювання для мопеда Delta

Ключовий замок призначений для ввімкнення та вимкнення запалювання на мопедах сімейства Delta. Деталь установлюється у штатній зоні панелі та з’єднується з проводкою мопеда чотирма окремими контактами без спільної з’єднувальної колодки. Таке виконання підходить для ремонту, коли потрібно замінити безпосередньо замок, зберігши інші замки й деталі техніки.

Поворот ключа переводить контактну групу між робочим і вимкненим положеннями. Справний механізм дає змогу керувати запалюванням звичним способом та не користуватися пошкодженим корпусом, зношеною личинкою або ненадійними виводами старої деталі. До комплекту входять два ключі: один можна використовувати постійно, а другий залишити запасним.

Конструкція та призначення

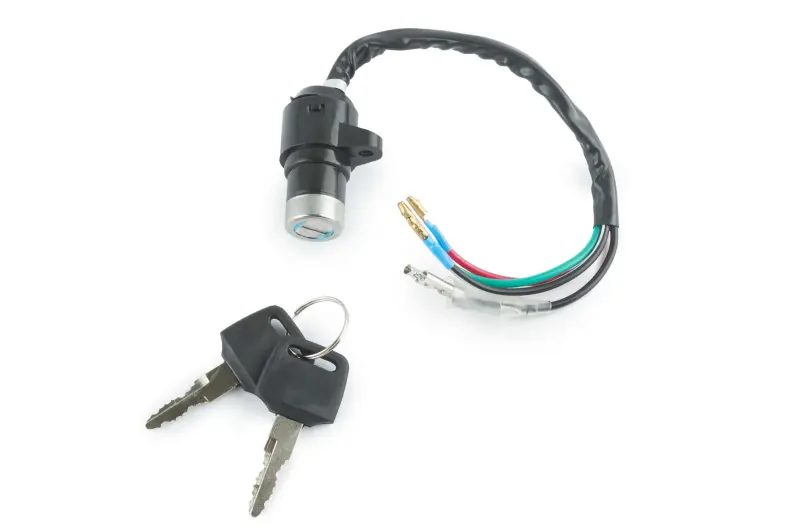

Замок має циліндричний корпус із кріпильним вушком. Від корпусу відходить захищена ділянка джгута, яка розділяється на чотири проводи з окремими клемами. Спільного штекера на кінцях проводів немає, тому кожен контакт під’єднується окремо. Це принципова особливість виконання: якщо на мопеді використовується суцільна колодка, інша форма кріплення або інша кількість виводів, відповідність проводки потрібно перевірити до встановлення.

Позначення «голий» означає, що це окремий замок запалювання, а не набір замків для всього мопеда. До набору не входять замок кермової колонки та кришка паливного бака. Такий формат доречний, коли несправна саме ключова частина на панелі, а інші запірні механізми замінювати не потрібно.

Що перевірити під час вибору

• Модель техніки. Основне застосування — мопеди Delta; подібні деталі також зустрічаються на деяких Alpha, проте остаточний підбір виконують за конструкцією знятого замка.
• Кількість підключень. Ця версія має чотири окремі контакти без спільної колодки. Їхня кількість і тип клем повинні відповідати проводці мопеда.
• Посадкове місце. Порівняйте форму циліндричного корпусу, розташування кріпильного вушка та спосіб фіксації зі старою деталлю.
• Довжину джгута. Проводи мають діставати до штатних точок з’єднання без натягу та не торкатися рухомих або сильно нагрітих частин.
• Логіку контактів. Колір проводу сам по собі не є достатньою підставою для підключення. Призначення кожного виводу слід звірити зі схемою конкретного мопеда або визначити перевіркою контактної групи.

Установлення та перевірка

Перед зняттям старого замка зручно зафіксувати розташування всіх з’єднань. Новий корпус установлюють без перекосу, після чого проводи прокладають штатним маршрутом і під’єднують до відповідних виводів проводки. Клеми повинні триматися щільно, а джгут — мати невеликий вільний запас, щоб поворот керма та вібрації не створювали натягу.

Після монтажу перевіряють обидва положення ключа, увімкнення приладів і нормальне вимкнення двигуна. Якщо схема конкретної модифікації невідома, підключення доцільно доручити фахівцеві з мотоелектрики: однакові за класом мопеди можуть відрізнятися розташуванням контактів і виконанням проводки. Не варто об’єднувати проводи лише за подібністю кольору зі старою деталлю.

Коли замок потребує заміни

Причиною ремонту можуть бути заїдання або надмірний люфт ключа, пошкодження корпусу, ослаблені клеми, сліди окиснення та періодичне зникнення живлення під час руху ключа. Перед заміною варто перевірити не лише сам замок, а й відповідні з’єднання джгута: поганий контакт у клемі здатний спричиняти схожі ознаки. Якщо несправність міститься у ключовому механізмі або контактній групі, окремий замок Delta дає змогу відновити керування запалюванням без придбання повного набору запірних деталей.

Основні дані

• тип деталі — ключовий замок запалювання;
• застосування — мопеди Delta;
• виконання — окремий замок, не повний набір;
• підключення — чотири окремі контакти без спільної колодки;
• кріплення — корпус із монтажним вушком;
• комплект ключів — два ключі.

Для точного підбору зіставте стару деталь за корпусом, кріпленням, кількістю проводів і типом наконечників. Збігу лише назви моделі недостатньо, оскільки на різних випусках Delta трапляються відмінності у проводці та способі з’єднання.
