Шток КПП мотоблока 175N/180N DIGGER, 315 мм

Шток КПП мотоблока 175N/180N DIGGER, 315 мм

Шток призначений для механізму перемикання коробки передач мотоблоків із двигунами 175N та 180N класу 7/9 Hp. Деталь передає керувальне переміщення до компонентів перемикання всередині трансмісії та застосовується під час ремонту штатного механізму. Загальна довжина становить 315 мм. Це основний розмір для первинного добору, проте самої довжини недостатньо: у подібних штоків можуть відрізнятися форма кінців, розташування потовщення та параметри кріпильного отвору.

Конструкція та призначення

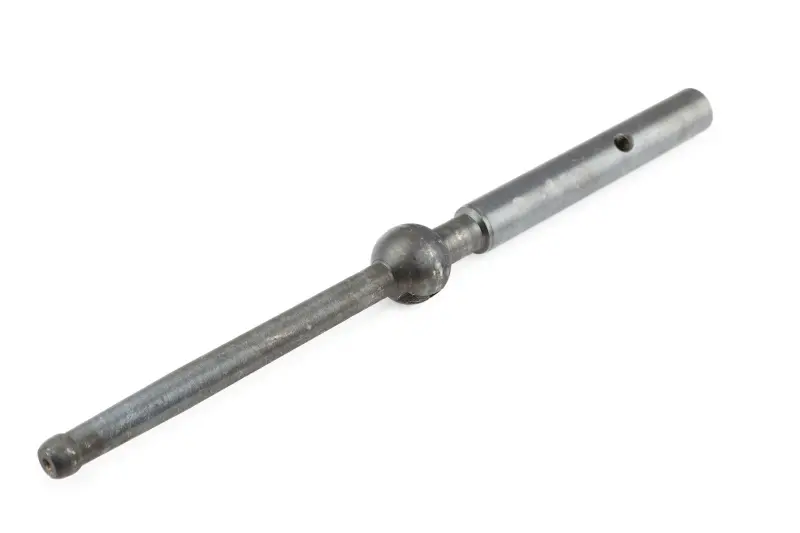

Деталь має форму довгого стрижня зі сферичним потовщенням і циліндричною приєднувальною частиною. У циліндричному кінці передбачений поперечний отвір. Така конфігурація розрахована на встановлення штока в суміжні компоненти механізму КПП. Геометрія кожної ділянки впливає на правильне положення деталі, вільний хід і взаємодію із сусідніми частинами, тому новий шток потрібно зіставляти зі знятою деталлю за всією формою, а не лише за позначенням двигуна.

Що перевірити під час вибору

• Застосування: шток розрахований на мотоблоки з позначеннями двигунів 175N і 180N у класі 7/9 Hp. Позначення силового агрегату потрібно перевірити за документацією техніки або даними встановленого двигуна.
• Загальна довжина: значення 315 мм має збігатися з розміром штатної деталі. У продажу трапляються зовні подібні штоки іншої довжини, які не можна вважати взаємозамінними без перевірки.
• Форма стрижня: порівняйте довжину й діаметр прямої ділянки, положення сферичного потовщення, а також перехід між потовщенням і циліндричним кінцем.
• Приєднувальна частина: мають збігатися її зовнішній діаметр, довжина, форма торця та посадка в суміжній деталі. Невідповідність навіть однієї ділянки може перешкодити складанню або обмежити хід механізму.
• Поперечний отвір: перевірте його діаметр і відстань від торця. Після встановлення штока отвір повинен розташовуватися навпроти передбаченого місця фіксації.

Коли потрібна заміна

Підставою для перевірки штока стають утруднене перемикання, збільшений люфт органа керування або неможливість надійно вибрати потрібне положення КПП. Під час розбирання деталь перевіряють на викривлення, зношення контактних ділянок, деформацію отвору, пошкодження торців і задирки. Одночасно оглядають суміжні деталі механізму перемикання: встановлення нового штока не усуне несправність, якщо люфт або заїдання спричинені зношенням іншого компонента.

Рекомендації зі встановлення

Монтаж виконують із доступом до механізму коробки передач та зі збереженням штатного положення всіх фіксаторів і суміжних деталей. Перед остаточним складанням необхідно переконатися, що шток установлений без перекосу, проходить передбачений діапазон переміщення та не заклинює. Положення передач перевіряють послідовно вручну, не докладаючи надмірного зусилля до важеля. Якщо розбирання КПП потребує спеціального регулювання конкретної моделі мотоблока, роботи слід виконувати відповідно до сервісної документації техніки.

Шток DIGGER завдовжки 315 мм підходить для ремонту лише за умови збігу застосування 175N/180N та всієї приєднувальної геометрії. Попереднє порівняння зі знятою деталлю допомагає уникнути помилки між подібними варіантами й відновити штатну роботу механізму перемикання без доопрацювання нової запчастини.
