Вторинний вал КПП мотоблока у зборі 175N/180N, Z29/Z19/Z19, DIGGER

Вторинний вал КПП для мотоблоків 175N і 180N

Деталь призначена для ремонту коробки передач мотоблока з двигуном сімейства 175N або 180N потужністю 7 чи 9 к.с. Вторинний вал приймає обертання від задіяної пари шестерень і передає його з КПП до наступних деталей приводу. Від його стану залежать правильне зачеплення шестерень, положення сполучених деталей і стабільна робота трансмісії під навантаженням.

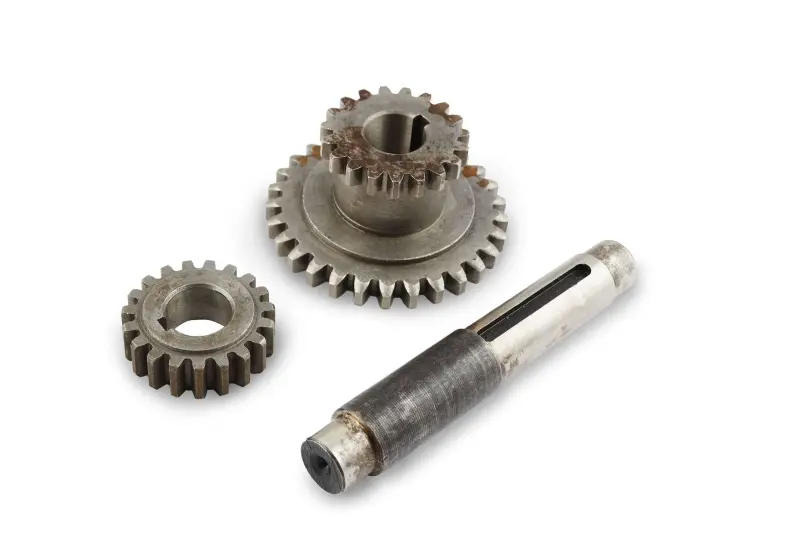

Позиція має збірну конфігурацію DIGGER та включає довгий вал, окрему шестерню і ступінчастий блок шестерень. Для ідентифікації використовуються три значення кількості зубців: Z1 — 29, Z2 — 19 і Z3 — 19. Ці параметри стосуються конкретного виконання та є основними критеріями під час порівняння з демонтованою деталлю. Збігу лише за позначенням двигуна недостатньо: у коробках передач техніки одного класу потужності можуть застосовуватися різні вали та варіанти зубчастих пар.

Що перевірити під час добору

• Модель двигуна: деталь розрахована на виконання 175N і 180N, що відповідають класу 7/9 Hp.
• Кількість зубців: потрібна комбінація — 29, 19 і 19 зубців. Перевіряти слід кожну шестерню, а не тільки найбільший вінець.
• Конфігурацію деталей: порівняйте розташування зубчастих частин, ступінчасту форму блока та будову окремої шестерні зі знятим комплектом.
• Посадкові ділянки: мають збігатися діаметри, довжина вала, розташування проточок, пазів та опорних поверхонь.
• Сполучення з КПП: до встановлення перевірте відповідність сусіднім шестерням, опорам і деталям фіксації конкретної коробки.

Такий порядок добору допомагає уникнути ситуації, коли вал відповідає двигуну за назвою, але відрізняється геометрією або зубчастою комбінацією. Для точної перевірки стару деталь варто очистити від мастила та забруднень, перерахувати зубці всіх вінців і зіставити форму кожної ділянки по всій довжині. Якщо попередній вал зруйнований, орієнтуйтеся також на збережені шестерні та будову розібраної КПП.

Коли потрібна заміна

Підставою для дефектування є сколи або викришування зубців, помітне спрацювання посадкових поверхонь, пошкодження пазів, вигин вала та виражений люфт. Додатковою ознакою може бути сильний шум коробки під навантаженням, особливо коли він супроводжується порушенням зачеплення або нестабільним передаванням обертання. Один лише шум не визначає несправність: під час розбирання потрібно перевірити також підшипники, втулки, сусідні шестерні та стан картера.

Установлення нового вала без огляду сполучених деталей може не усунути причину пошкодження. Сколотий зуб нерідко залишає металеві частинки всередині корпусу, а зношена опора спричиняє перекіс і прискорює спрацювання справних шестерень. Перед складанням корпус очищають, перевіряють цілісність зубчастих пар і переконуються, що вал обертається без заїдань. Мастильний матеріал і порядок регулювання добирають відповідно до вимог конкретної модифікації КПП.

Практика встановлення

Монтаж виконують при розібраній коробці передач, зберігаючи штатне розташування шайб, втулок, фіксаторів та опор. Деталі не можна встановлювати ударами по зубцях або краях посадкових ділянок. Після складання спочатку вручну перевіряють вільне обертання та ввімкнення доступних передач, а потім контролюють роботу механізму без підвищеного навантаження. Правильно дібраний вторинний вал DIGGER відновлює штатний кінематичний зв’язок усередині КПП і підходить для планового ремонту мотоблоків 175N/180N з конфігурацією Z29/Z19/Z19.
